Diese Anleitung hilft Ihnen, ein gebrochenes oder defektes iPhone 7 Plus-Display zu ersetzen.

Das untere Modul des Geräts, das die Home-Taste und die Touch-ID enthält, ist ab Werk fest mit dem iPhone 7 Plus verbunden. Deshalb muss es auf Ihrem neuen LCD-Gerät neu positioniert werden, sonst funktioniert das iPhone nicht. Wenn das Modul beschädigt ist, kann nur Apple das Gerät reparieren.

Das Öffnen des iPhone 7 Plus kann den wasserdichten Schutz unter dem Display zerstören. Wenn Sie es nicht austauschen, funktioniert Ihr Gerät zwar noch, ist aber nicht mehr wasserdicht.

Ersatzteile für das iPhone 7 Plus sind in unserem Shop erhältlich. Falls Sie an einem iPhone 7 Plus Service interessiert sind, besuchen Sie bitte eine unserer Filialen und wir werden die Reparatur für Sie erledigen, während Sie warten.

Schritt 1
Pentalope-Schrauben

Pentalope-Schrauben
Pentalope-Schrauben #1
Pentalope-Schrauben #2

 Bevor Sie beginnen, entladen Sie Ihr iPhone auf unter 25 %. Es besteht Brand- oder Explosionsgefahr, wenn Sie den geladenen Akku zerbrechen.

Schalten Sie Ihr iPhone aus.

   Beim Öffnen des iPhone 7 Plus wird der wasserdichte Schutz unter dem Display unterbrochen. Wenn Sie es nicht austauschen, funktioniert Ihr Gerät zwar noch, ist aber nicht mehr wasserdicht.

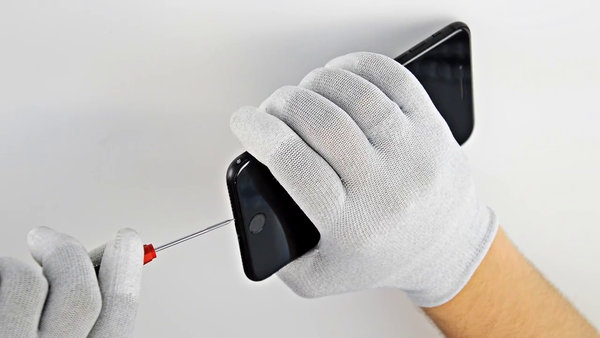

Lösen Sie die beiden 6,9-mm-Pentalobe-Schrauben an der Unterseite des iPhone.

Durch Erhitzen löst sich die Klebeschicht, mit der das Display verklebt ist, und es lässt sich leichter öffnen.

Erhitzen Sie die Unterkante des Geräts mit einem Föhn für ca. 60 Sekunden. Dadurch wird der vorhandene Kleber gelockert.

Schritt 2
Öffnen Sie das Gerät

Öffnen Sie das Gerät
Öffnen Sie das Gerät #1
Öffnen Sie das Gerät #2
Öffnen Sie das Gerät #3

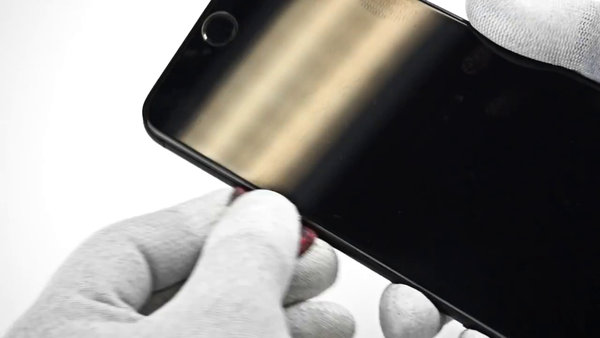

Führen Sie das Plektrum in den Spalt ein.

Der wasserfeste Klebstoff, der das Display an Ort und Stelle hält, ist sehr stark, und die Schaffung dieser Lücke erfordert einen erheblichen Kraftaufwand. Bewegen Sie das Display gegebenenfalls nach oben und unten, um es zu lockern und genügend Platz für den Spudger zu schaffen.

Bewegen Sie den Stift vorsichtig nach links in die Lücke an der Unterkante des iPhone.

Kippen Sie den Stift vorsichtig, um den Abstand allmählich zu vergrößern.

Wischen Sie auf der linken Seite des iPhones von unten nach oben zum oberen Rand. Gehen Sie noch nicht direkt zur Sache.

Gehen Sie auf die rechte Seite des Geräts und trennen Sie das Display mit einer ähnlichen Bewegung wie zuvor von der Abdeckung.

Stecken Sie das Plektrum nicht zu tief ein, Sie könnten die Displaykabel auf dieser Seite des Geräts beschädigen. Setzen Sie es nicht breiter als die Breite des Anzeigerahmens ein.

Streichen Sie mit dem Plektrum über die Oberseite des Displays, um den letzten Kleber zu entfernen.

Gehen Sie auch an dieser Stelle nicht tiefer als bis zum Rand des Displays, Sie könnten die oberen Sensoren beschädigen.

Die Oberseite kann schwierig zu trennen sein. Trennen Sie gegebenenfalls das Display vom Klebstoff, indem Sie es vorsichtig bewegen, bis es sich löst.

Schritt 3
Entfernen des Displayteils

Entfernen des Displayteils
Entfernen des Displayteils #1
Entfernen des Displayteils #2
Entfernen des Displayteils #3
Entfernen des Displayteils #4
Entfernen des Displayteils #5
Entfernen des Displayteils #6
Entfernen des Displayteils #7

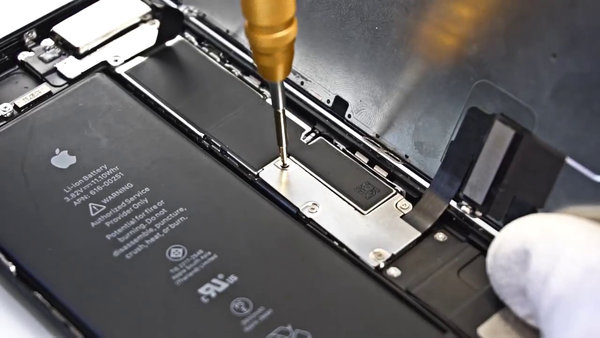

Lösen Sie die 7x Y000-Schrauben, die die Abdeckung des Motherboard-Anschlusses halten:

Notieren Sie sich dabei, wo jede Schraube sitzt. Wenn Sie sie beim Wiedereinbau verwechseln, könnten Sie Ihre Geräte beschädigen.

Nehmen Sie die Abdeckung von Ihrem Telefon ab.

Schritt 4
Trennen Sie die Flexkabel ab

Trennen Sie die Flexkabel ab
Trennen Sie die Flexkabel ab #1
Trennen Sie die Flexkabel ab #2
Trennen Sie die Flexkabel ab #3
Trennen Sie die Flexkabel ab #4

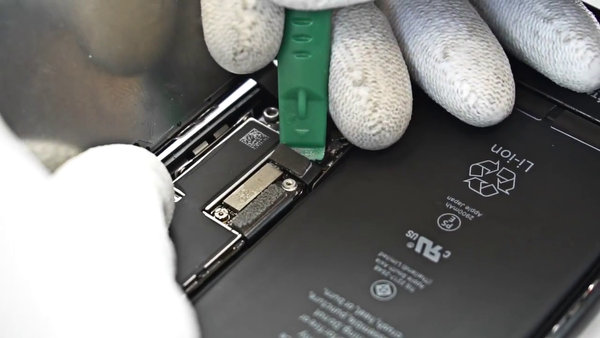

Trennen Sie den Batterieanschluss von der Hauptplatine mit der Spitze des Spudger-Werkzeugs oder Ihrem Fingernagel

Versuchen Sie, das schwarze Silikon, das diesen und andere Anschlüsse umgibt, nicht zu beschädigen. Dieses Silikon bietet zusätzlichen Schutz vor Wasser.

Bewegen Sie den Stecker vorsichtig von der Hauptplatine und anderen Anschlüssen weg, um Kontakt und einen möglichen Kurzschluss zu vermeiden.

Trennen Sie mit der Spitze eines Spatels oder Ihrem Fingernagel die Stecker: des vorderen Sensormoduls, des OLED-Panels und des Touch-Glases.

Schritt 5
Demontage der Y 0,6-mm-Schrauben

Demontage der Y 0,6-mm-Schrauben
Demontage der Y 0,6-mm-Schrauben #1
Demontage der Y 0,6-mm-Schrauben #2
Demontage der Y 0,6-mm-Schrauben #3
Demontage der Y 0,6-mm-Schrauben #4

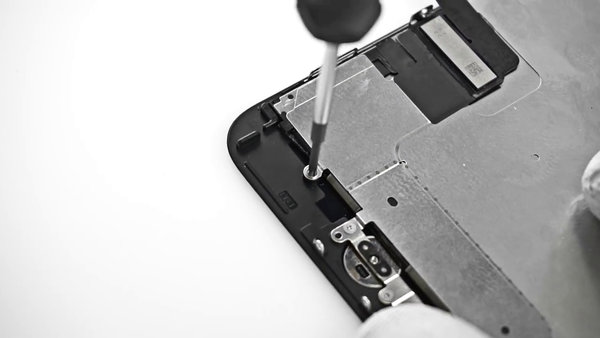

Lösen Sie die Y 0,6mm Schrauben an der Seite des LCDs

Schritt 6
Entfernen Sie die Home-Taste

Entfernen Sie die Home-Taste
Entfernen Sie die Home-Taste #1
Entfernen Sie die Home-Taste #2
Entfernen Sie die Home-Taste #3
Entfernen Sie die Home-Taste #4
Entfernen Sie die Home-Taste #5
Entfernen Sie die Home-Taste #6
Entfernen Sie die Home-Taste #7
Entfernen Sie die Home-Taste #8
Entfernen Sie die Home-Taste #9

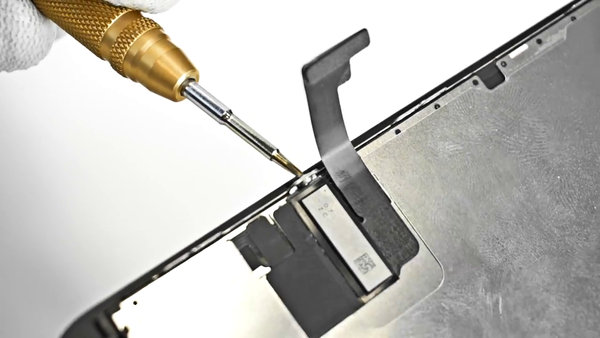

Lösen Sie die Schrauben und entfernen Sie die Home-Taste.

Schritt 7
Demontage des Mobilteils

Demontage des Mobilteils
Demontage des Mobilteils #1
Demontage des Mobilteils #2
Demontage des Mobilteils #3
Demontage des Mobilteils #4
Demontage des Mobilteils #5
Demontage des Mobilteils #6

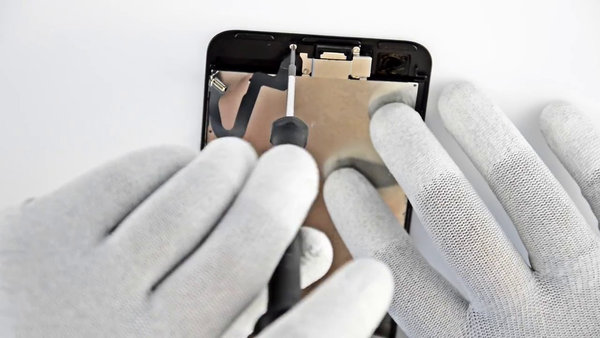

Lösen Sie die Schrauben, die den Hörer halten, nehmen Sie die Hörerabdeckung ab und entfernen Sie den Hörer selbst.

Schritt 8
Ausbauen des Näherungssensors

Ausbauen des Näherungssensors
Ausbauen des Näherungssensors #1
Ausbauen des Näherungssensors #2
Ausbauen des Näherungssensors #3

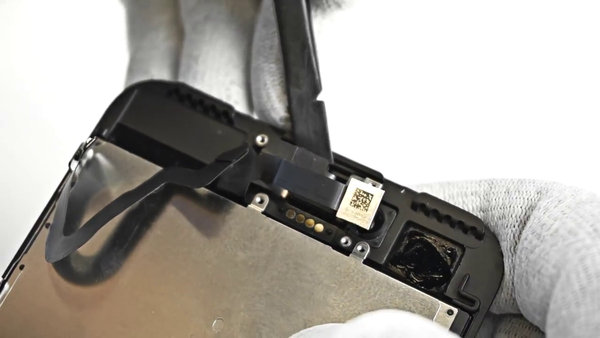

Ziehen Sie den Näherungssensor langsam und vorsichtig ab.

Schritt 9
Abnehmen des LCD-Abdeckblechs

Abnehmen des LCD-Abdeckblechs
Abnehmen des LCD-Abdeckblechs #1
Abnehmen des LCD-Abdeckblechs #2

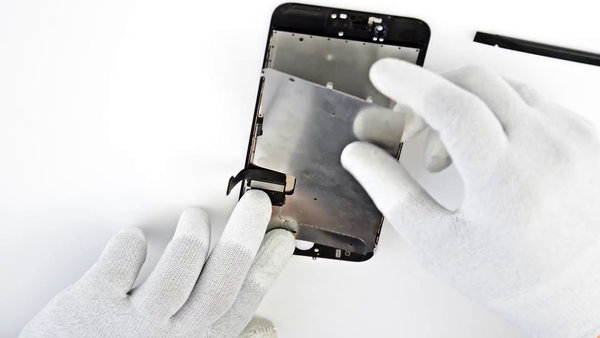

Entfernen Sie die LCD-Abdeckplatte

Wenn Sie ein neues Anzeigemodul installieren, befolgen Sie diese Anweisungen in umgekehrter Reihenfolge.
