Austausch des LCD-Displays beim iPhone 13 Pro Max

Bevor du beginnst, muss das iPhone auf unter 25 % entladen werden, da ein geladener Li-Ionen-Akku Feuer fangen oder explodieren kann, wenn er versehentlich beschädigt wird.

1. Schalte das iPhone aus.

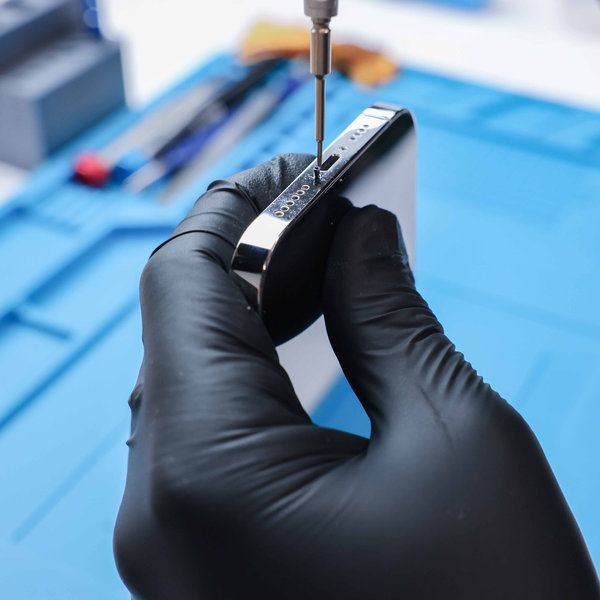

2. Löse an der Unterkante des iPhones zwei 6,8 mm lange Pentalobe-Schrauben mit einem Pentalobe-PL1-Schraubendreher (0,8 mm).

Durch das Öffnen des iPhones wird die wasserfeste Versiegelung beschädigt. Halte daher vor Beginn dieses Schritts eine neue Dichtung bereit. Ohne eine neue Dichtung ist dein iPhone nicht mehr wasserdicht.

A) Erhitzen des Telefons

1. Es wird empfohlen, ESD-Schutzhandschuhe zu tragen.

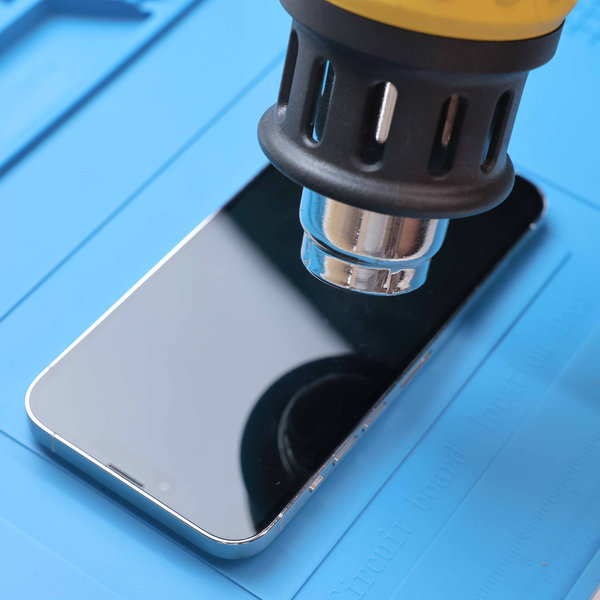

2. Erhitze mit einer Heißluftpistole oder einem Haartrockner die gesamte Unterseite des iPhones etwa 2 Minuten lang, bis eine Temperatur von ca. 80 °C (176 °F) erreicht ist oder bis es aufgrund der hohen Temperatur schwierig wird, das Telefon in der Hand zu halten.

Das Erhitzen des Telefons hilft, den Kleber zwischen Display und Rahmen aufzuweichen und erleichtert so das Öffnen.

Hinweis: Es gibt zwei empfindliche Kabel, die das Display mit dem Telefon verbinden – eines befindet sich leicht oberhalb des Stummschalters, das andere etwa auf halber Höhe zwischen der Leiser-Taste und der Unterkante des Telefons.

Rund um den Rand des Telefons befinden sich mehrere Federkontakte.

Achte darauf, den Gitarrenpick in diesen Bereichen nicht tiefer als empfohlen einzuführen, um ein Verbiegen dieser Kontakte zu vermeiden.



B) Öffnen des Displays

Das Display kann auf zwei verschiedene Arten geöffnet werden: Die erste Methode erfolgt mit einem Saugnapf, die zweite mit einem Fixierwerkzeug, das sicherer ist.

In dieser Anleitung verwenden wir die Methode mit dem Saugnapf.

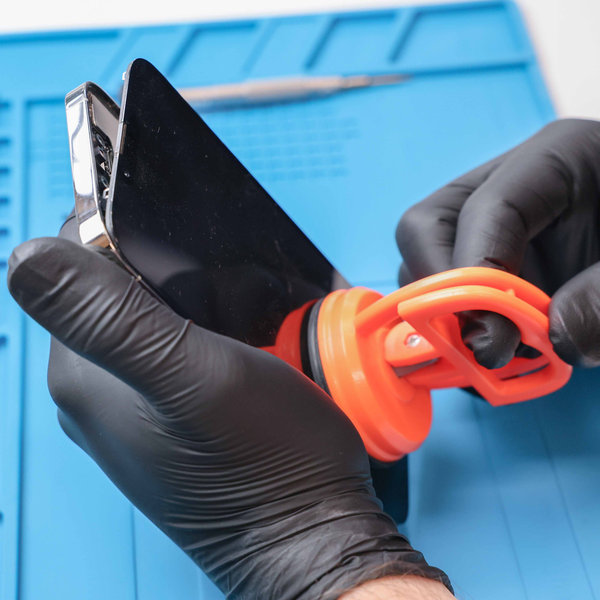

Platzierung des Saugnapfs

• Befestige den Saugnapf an der Unterkante des Telefons und halte dabei Abstand vom Glasrand.
• Halte das iPhone sicher fest und ziehe mit gleichmäßigem, kräftigem Druck am Saugnapf, um einen kleinen Spalt zwischen Rahmen und Display zu erzeugen.

Sobald das Display etwa 3 mm vom Rahmen gelöst ist, führe einen Gitarrenpick oder eine Karte in den Spalt ein.

Der Kleber, der das Display fixiert, ist sehr stark. Das Erzeugen dieses ersten Spalts erfordert daher einen erheblichen Kraftaufwand. Wenn du Schwierigkeiten hast, erhitze die Unterkante erneut und bewege das Display vorsichtig mehrmals nach oben und unten, um den Kleber zu schwächen, bis ein Spalt groß genug ist, um die Karte einzuführen.

Bewege den Gitarrenpick entlang der Unterkante mit einer Hin- und Herbewegung, um den Kleber zu lösen.

Lasse den Gitarrenpick in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbindet.



C) Erhitzen der rechten Kante

Erhitze mit einer Heißluftpistole oder einem Haartrockner die rechte Kante des iPhones (die Seite mit der Ein-/Aus-Taste) etwa 90 Sekunden lang oder bis das Display zu heiß wird, um es anzufassen.



D) Lösen der rechten Halteklammer und Trennen des Klebers (rechte Seite des iPhones)

Achte darauf, den Gitarrenpick entlang der rechten Kante nicht tiefer als 5 mm einzuführen.

Führe dein Öffnungswerkzeug vorsichtig um die untere rechte Ecke des Displays in Richtung Ein-/Aus-Taste, bis du auf den Widerstand einer Klammer stößt, die das Display fixiert.

Richte den Gitarrenpick so aus, dass die flache Kante unter dem Display positioniert ist.

Drehe den Gitarrenpick, um den Spalt zwischen Display und Rahmen zu vergrößern, bis sich die rechte Klammer löst.

Setze rechts neben dem ersten einen zweiten Gitarrenpick ein.

Bewege den ersten Gitarrenpick zurück zur unteren rechten Ecke des Displays.

Führe den zweiten Gitarrenpick bis zur oberen rechten Ecke des Displays, um den Kleber zu lösen.

Lasse die Picks an Ort und Stelle, damit sich der Kleber nicht wieder verbindet.

Achte darauf, den Gitarrenpick oder die Karte nicht tiefer als 3 mm einzuführen, um mögliche Schäden an internen Komponenten zu vermeiden.

Lasse den Gitarrenpick oder die Karte vor dem Fortfahren in der oberen rechten Ecke stecken.



E) Erhitzen der oberen Kante

Erhitze mit einer Heißluftpistole oder einem Haartrockner die obere Kante des iPhones etwa 90 Sekunden lang oder bis das Display zu heiß wird, um es anzufassen.



F) Trennen des Klebers und Lösen der oberen linken Klammer

Setze einen dritten Gitarrenpick in die obere rechte Ecke ein, direkt oberhalb des vorherigen Gitarrenpicks.

Führe den Gitarrenpick oder die Karte entlang der oberen Kante nicht tiefer als 3 mm ein, da sonst interne Komponenten beschädigt werden könnten.

Führe den Gitarrenpick um die obere rechte Ecke und entlang der oberen Kante, um die beiden Klammern und den Kleber zu lösen, die das Display fixieren.

Drehe den Gitarrenpick so, dass seine flache Kante unter dem Display liegt.

Verdrehe den Gitarrenpick, um die obere linke Display-Klammer zu lösen.

Schiebe den Gitarrenpick bis zur oberen linken Ecke.



G) Erhitzen der linken Kante

Erhitze mit einer Heißluftpistole oder einem Haartrockner die linke Kante des iPhones etwa 90 Sekunden lang oder bis das Display zu heiß wird, um es anzufassen.



H) Lösen der linken Halteklammern und Trennen des Klebers (linke Seite des iPhones)

Achte darauf, den Gitarrenpick entlang der linken Kante nicht tiefer als 2 mm einzuführen, um Schäden an den zwei Kabeln zu vermeiden, die das Display mit dem Telefon verbinden.

Drehe den Gitarrenpick um die obere linke Ecke des Displays.

Führe den Gitarrenpick in Richtung der unteren linken Ecke des Displays, um den Kleber zu lösen.

Wenn sich der Kleber nur schwer trennen lässt, erhitze die linke Kante erneut.

Öffne das Display vorsichtig zur linken Seite des Telefons.

Falls das Display festzusitzen scheint, überprüfe die Ränder erneut, um sicherzustellen, dass keine Bereiche mit Kleber oder Halteklammern übersehen wurden.

Stütze das Display an einer Schachtel oder einem ähnlichen Gegenstand ab, um Zugbelastung auf die Kabel zu vermeiden.

Versuche noch nicht, das Display vollständig zu entfernen, da mehrere empfindliche Flexkabel es noch mit dem Mainboard des iPhones verbinden.

Warnung: Wenn der Akku beschädigt ist, brich die Reparatur sofort ab. Bringe dich nicht in Gefahr.

Beim Zusammenbau des iPhones setze das Display zunächst in Position. Richte die Clips entlang der oberen Kante aus und drücke die obere Kante vorsichtig an, bevor du den Rest des Displays einrastest. Lässt sich das Display nicht leicht einrasten, überprüfe den Zustand der Clips rund um den Rand des Displays und stelle sicher, dass sie nicht verbogen sind.

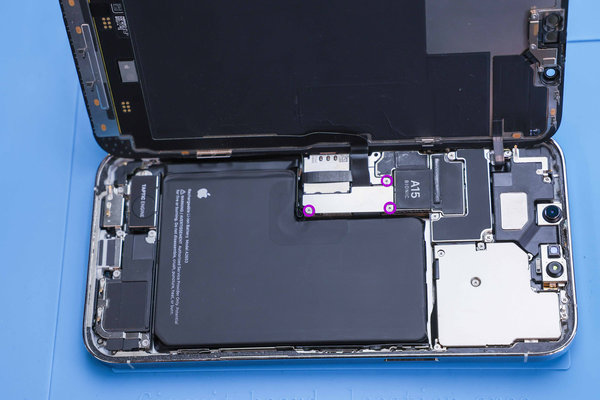

Verwende einen Y000-Tri-Point-Schraubendreher, um die Schrauben zu lösen, mit denen die Akkuabdeckung befestigt ist:

Drei Schrauben mit einer Länge von 1,3 mm.

Hebe die Abdeckung anschließend mit einer Pinzette oder dem Fingernagel an und entferne sie.

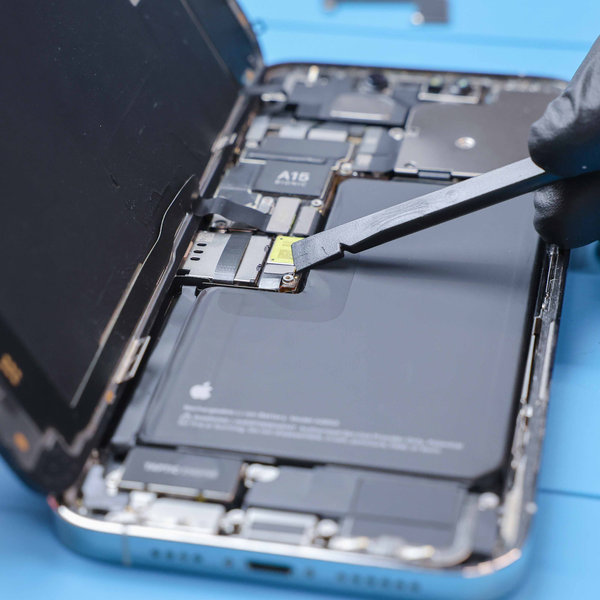

Verwende das spitze Ende eines Spudgers, um den Akku-Druckstecker anzuheben und zu trennen.

Beim erneuten Anschließen eines Drucksteckers richte ihn an der Buchse aus und drücke ihn vorsichtig zuerst auf einer Seite nach unten, bis er einrastet, und wiederhole den Vorgang anschließend auf der anderen Seite. Achte darauf, dass der Stecker bündig sitzt, da der Isoliergummi um die Buchsen eine vollständige Verbindung erschweren kann.

Beim Zusammenbau des Telefons ist dies ein guter Zeitpunkt, um zu testen, ob das neue Display korrekt funktioniert, bevor das Gerät wieder endgültig verschlossen wird.

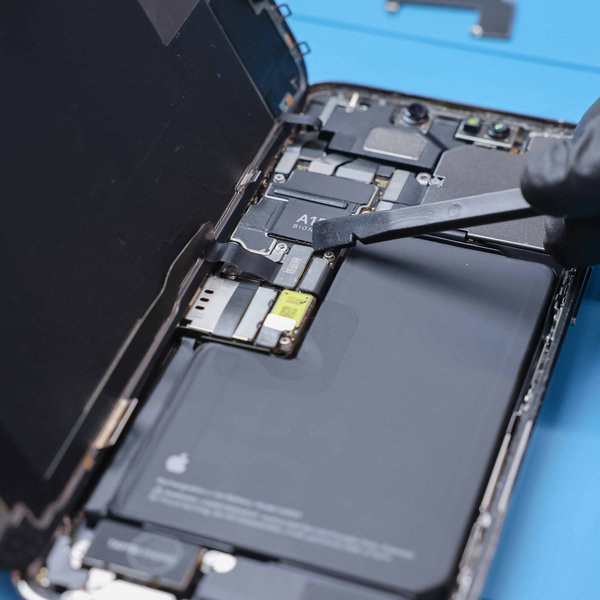

• Verwende die scharfe Spitze eines Spudgers, um den Druckstecker des Displays vorsichtig anzuheben und zu trennen.

Verwende einen Y000-Schraubendreher, um die zwei 1,1 mm langen Schrauben zu entfernen, mit denen die Abdeckung befestigt ist.

Entferne anschließend mit einem Phillips-Schraubendreher die verbleibenden zwei Schrauben der Abdeckung des Frontsensor-Anschlusses:

• Eine 1,5 mm Schraube
• Eine 1,8 mm Schraube

Nimm die Abdeckung des Frontsensor-Anschlusses mithilfe einer Pinzette ab.

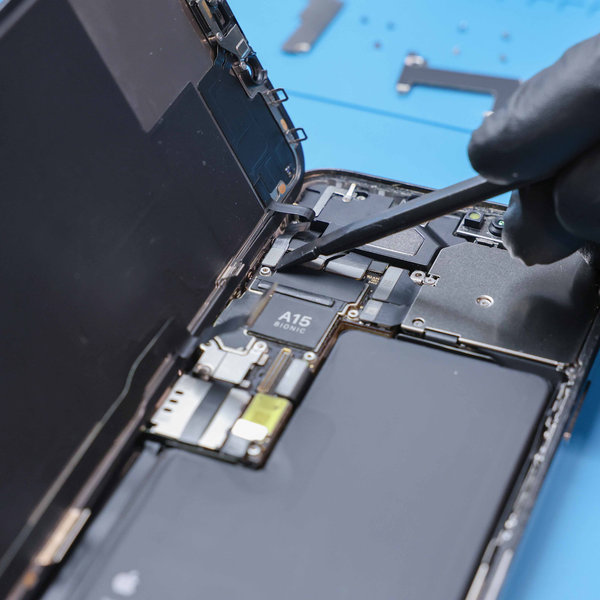

• Verwende die spitze Spitze eines Spudgers, um den Anschluss des Frontsensor-Einheitskabels zu trennen.

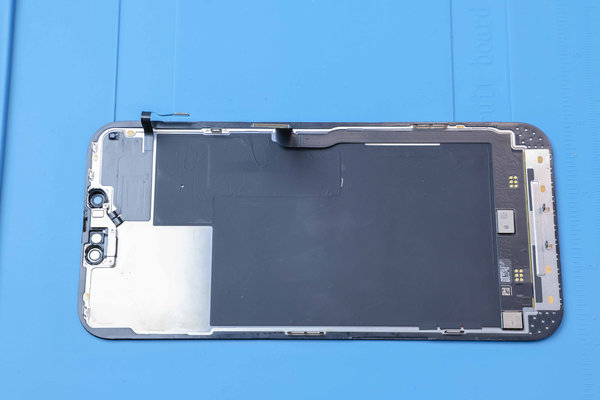

Entferne das Display und lege es auf eine saubere, ebene Oberfläche.

Warnung: Berühre weder die TrueDepth-Kamera noch die Massefedern oder angrenzende Bauteile.

Gehe vorsichtig vor, um beim Reinigen des Rahmens keine der Federkontakte zu beschädigen.

Löse mit einem Y000-Schraubendreher die drei 1,4 mm langen Schrauben, mit denen die Frontsensor-Halterung befestigt ist.

Entferne anschließend die Frontsensor-Halterung mithilfe einer Pinzette oder mit den Fingern.

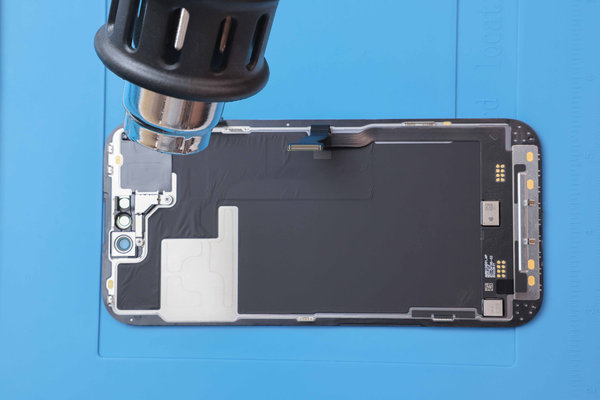

• Verwende eine Heißluftpistole, einen Haartrockner oder eine Heizplatte und erhitze damit die obere Kante des Displays. Achte dabei darauf, das Display nicht zu überhitzen, da es empfindlich auf Hitzeschäden reagiert.

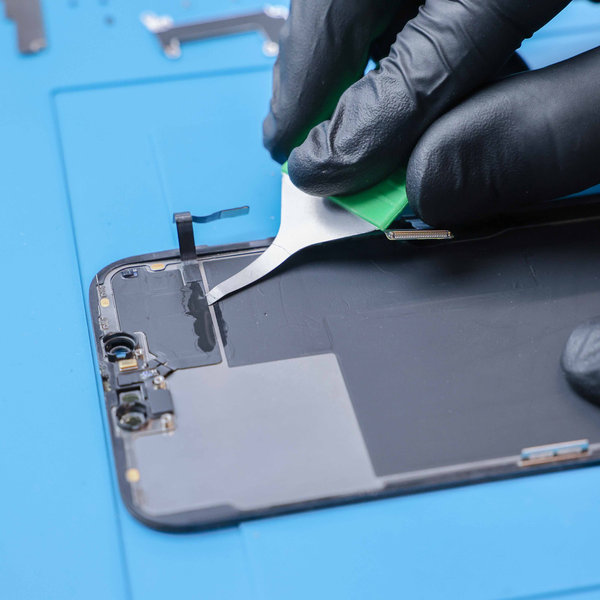

Führe vorsichtig einen Gitarrenpick unter die Mikrofoneinheit nahe dem Metallrechteck ein.

Du kannst Isopropylalkohol verwenden, um den Kleber zu lösen, der die Einheit fixiert.

Schiebe den Gitarrenpick vorsichtig entlang der Ränder des Mikrofons, um den Kleber zu lösen.

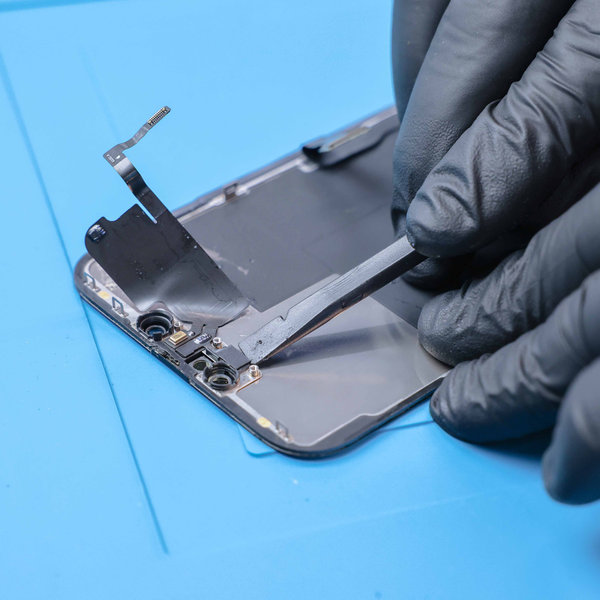

Setze einen Gitarrenpick zwischen den Näherungssensor und seine Aufnahme im Display.

Hebe den Näherungssensor vorsichtig mit dem Pick an, um ihn vom Display zu lösen.

Verwende das breitere Ende eines Spudgers, um die Einheit vom Display abzuheben.

Falls der Kleber abgekühlt ist, erwärme die Einheit vor dem Fortfahren etwa eine Minute lang mit einer Heißluftpistole oder einem Haartrockner.

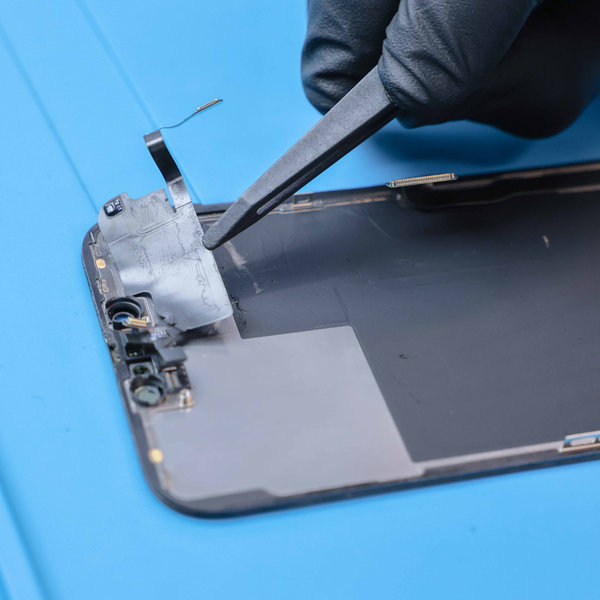

Setze anschließend einen Gitarrenpick unter die linke Seite der Frontsensor-Einheit.

Schiebe das Werkzeug vorsichtig unter die Einheit, um sie vom Rahmen zu lösen.

Eine kleine Menge Isopropylalkohol unter der Einheit kann helfen, den Kleber zu lösen.

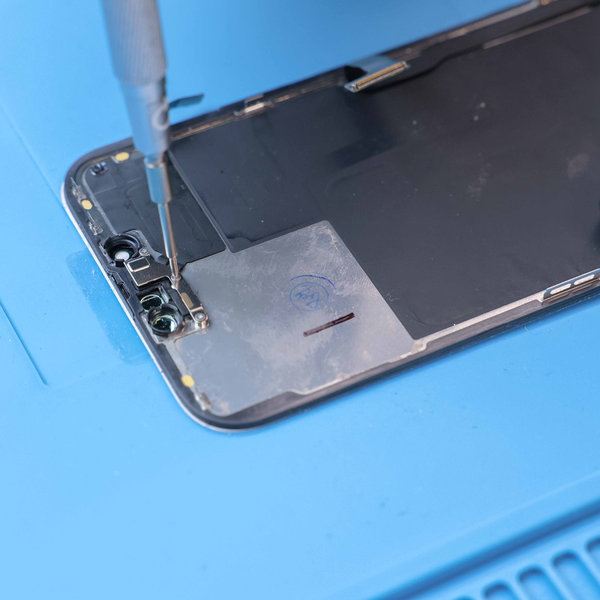

Setze den Sensor in seine vorgesehene Aufnahme im neuen Display ein, um die Ausrichtung des Hauptteils der Einheit zu erleichtern.

Befestige anschließend alle Teile der Einheit, deren Klebeeigenschaften verloren gegangen sind, erneut mit doppelseitigem Klebeband.

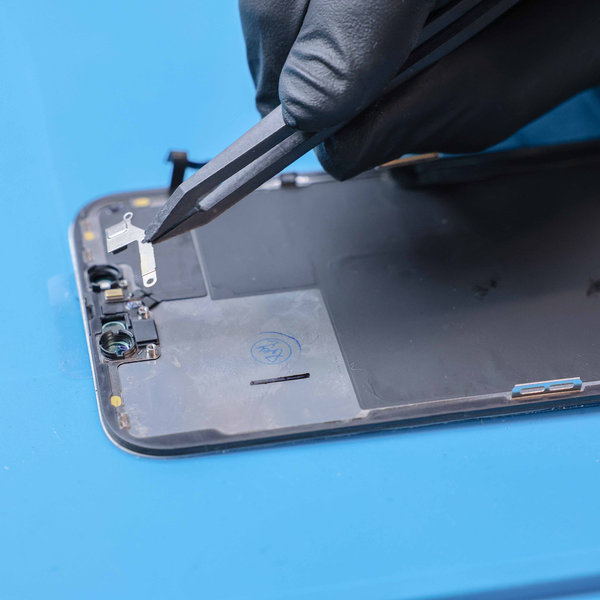

Setze die Halterung wieder an ihrer Position auf dem neuen Display ein und schraube die Schrauben wieder fest, mit denen sie befestigt ist.

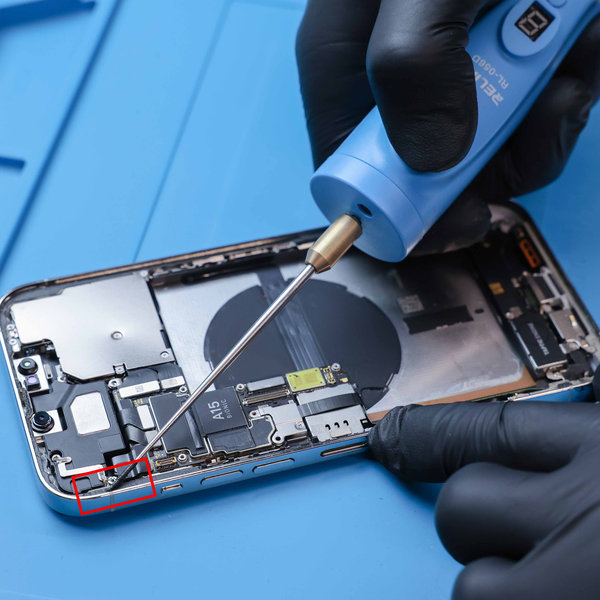

Entferne mit einem Spudger oder einer Pinzette den gesamten alten Displaykleber entlang des gesamten Rahmens deines iPhones.

Achte darauf, auch kleinere verbleibende Klebereste mit der Spitze des Spudgers zu entfernen.

Gehe dabei vorsichtig vor, um beim Arbeiten entlang des Rahmens keine der Federkontakte zu beschädigen.

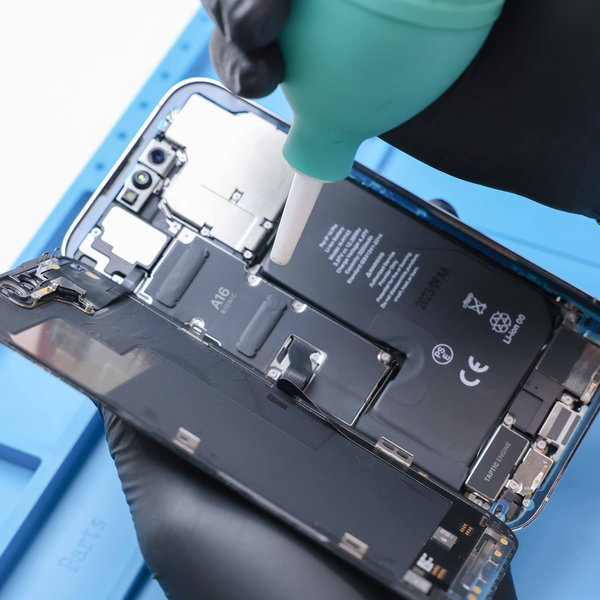

Reinige mit einem fusselfreien Tuch (oder einem Kaffeefilter) und etwas Isopropylalkohol die Bereiche des Gehäuses und des rückseitigen Displays, an denen du den alten Kleber entfernt hast.

Dies hilft, verbleibende Klebereste zu entfernen und die Oberfläche für den neuen Kleber vorzubereiten.

Für beste Ergebnisse wische mit dem Reinigungstuch in eine Richtung und nicht hin und her.

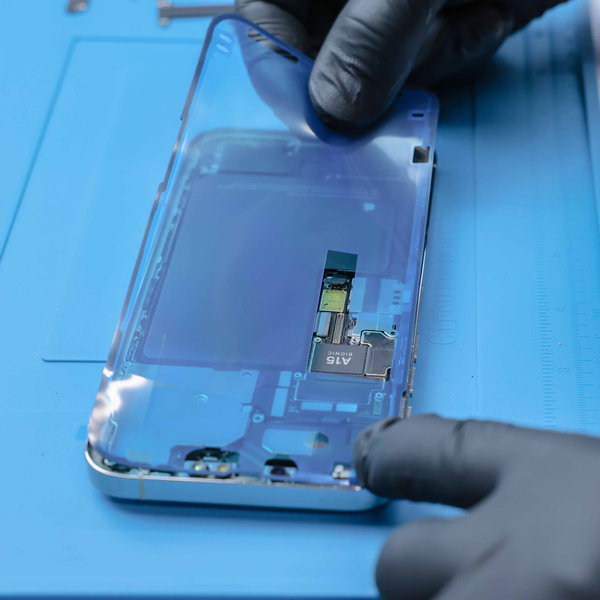

Bringe neuen Kleber entlang der Ränder des iPhones an.

Schließe alle Komponenten der Displayeinheit in umgekehrter Reihenfolge wieder an.

Der neue Kleber stellt die Wasser- und Staubresistenz des iPhones sicher.

Warnung: Entferne vor dem Einsetzen des neuen Displays unbedingt die Schutzfolie.

Gehe beim Anbringen des neuen Klebers sorgfältig vor. Eine unsachgemäße Installation kann dazu führen, dass dein iPhone nicht mehr wasserresistent ist und sich die Wahrscheinlichkeit des Eindringens von Staub oder Feuchtigkeit erhöht.

Installiere das neue LCD-Display und montiere die Lautsprechereinheit sowie die Sensoreinheit auf dem neuen LCD-Display.

Überprüfe außerdem das Telefon auf überschüssige Schrauben und kleine Teile, die im Gehäuse stecken geblieben sein könnten, und entferne sie.

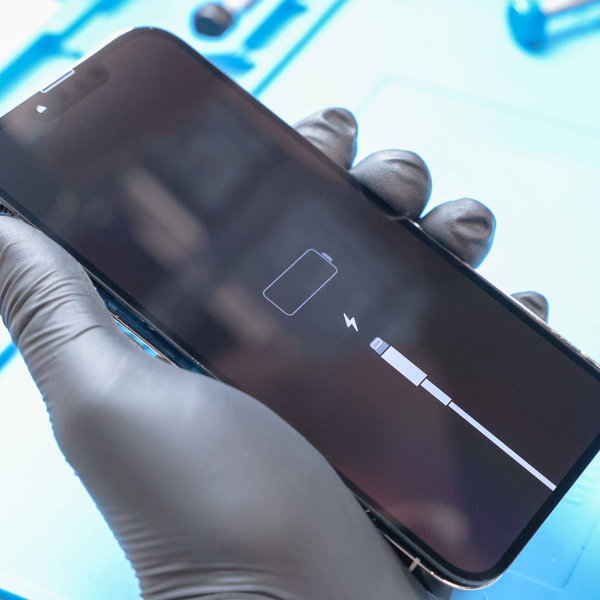

Beim Zusammenbau des iPhones in seinen ursprünglichen Zustand folge diesen Anweisungen in umgekehrter Reihenfolge ab Schritt 9.

Führe nach dem Zusammenbau einen erzwungenen Neustart durch. Dies kann helfen, mögliche Probleme zu vermeiden.
