Austausch des LCD-Displays beim iPhone 13 mini

Bevor du beginnst, sollte der Akku des iPhones auf unter 25 % entladen werden, da ein geladener Li-Ion-Akku bei versehentlicher Beschädigung Feuer fangen oder explodieren kann.

• Schalte das iPhone aus.

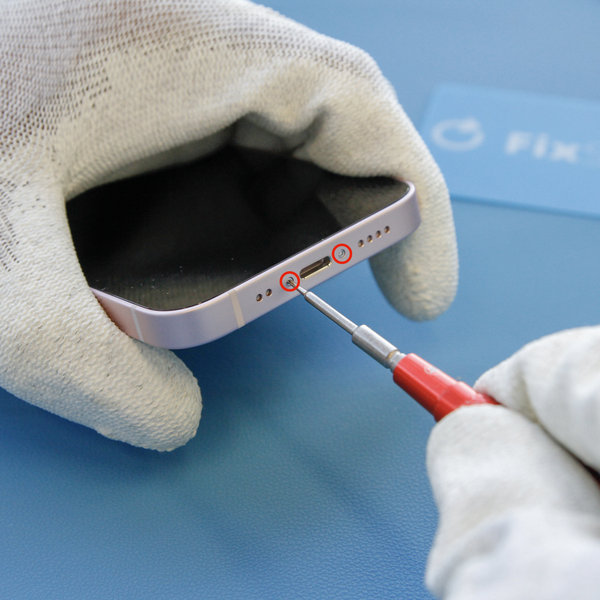

• Löse die zwei 6,75 mm langen Pentalobe-Schrauben an der unteren Kante des iPhones mit einem Pentalobe-Schraubendreher (PH0001.2).

Durch das Öffnen des iPhones wird die wasserfeste Abdichtung beschädigt. Halte daher vor Beginn dieses Schritts eine neue Dichtung bereit. Ohne neue Dichtung ist dein iPhone nicht mehr wasserdicht.

Das Erwärmen der unteren Kante des iPhones hilft, den Displaykleber zu erweichen und das Öffnen zu erleichtern.

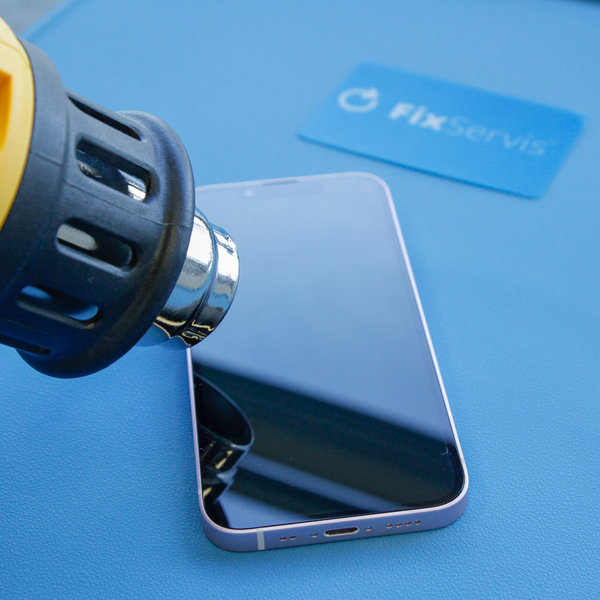

• Erwärme die untere Kante des iPhones mit einem Föhn oder einer Heißluftpistole etwa 3 Minuten lang, bis eine Temperatur von ca. 80 °C erreicht ist.
• Lege das iPhone auf keinen Fall in die Mikrowelle!!!

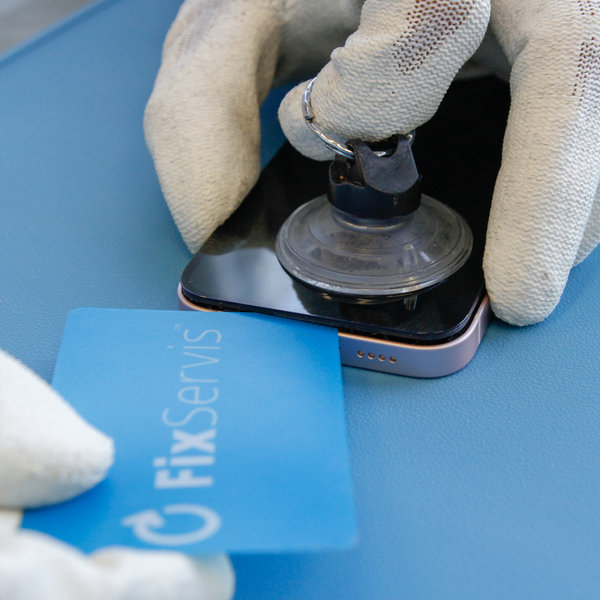

• Platziere die Saugnäpfe nahe der unteren Kante des iPhones, einen auf der Vorderseite und den anderen auf der Rückseite, und drücke sie vorsichtig an.
• Halte das iPhone sicher fest und verwende die Saugnäpfe, um das Display behutsam von der Rückseite des Geräts zu trennen.
• Sobald das Display etwa 3 mm vom Gehäuse gelöst ist, schiebe die FixServis-Karte in den entstandenen Spalt.

Der Kleber, der das Display fixiert, ist sehr stark, daher erfordert das Erzeugen dieses ersten Spalts einen gewissen Kraftaufwand. Falls du Schwierigkeiten hast, erwärme die untere Kante erneut und bewege das Display vorsichtig mehrmals nach oben und unten, um den Kleber zu lösen, bis ein Spalt zum Einführen der FixServis-Karte entsteht.

• Nachdem der Kleber an den Kanten erfolgreich gelöst wurde, entferne die Saugnäpfe.

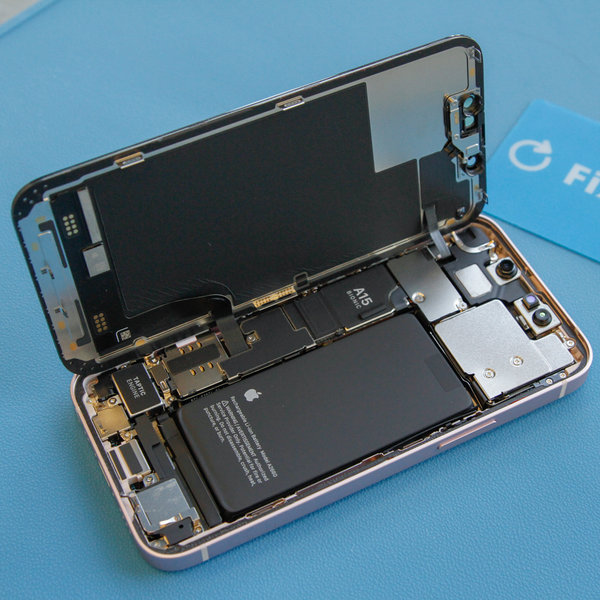

• Öffne das iPhone, indem du das Display wie ein Buch nach links aufklappst.
• Es wird empfohlen, das Display abzustützen, damit das Flachbandkabel, das das Display mit dem Logic Board verbindet, nicht abreißt.

Versuche vorerst nicht, das Display vollständig zu entfernen, da es noch über mehrere empfindliche Flexkabel mit dem Mainboard des iPhones verbunden ist.

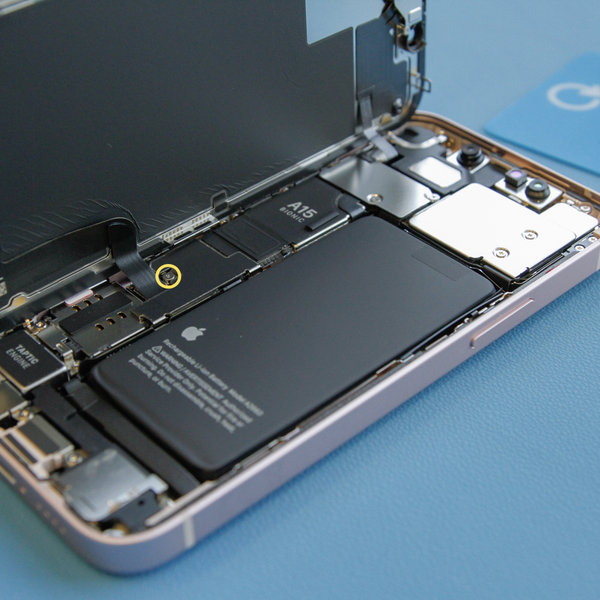

• Entferne die eine 1,25 mm lange Schraube, mit der die Abdeckung des Steckverbinders befestigt ist, mithilfe eines Pentalobe-Schraubendrehers (Y) und nimm die Abdeckung gleichzeitig mit einer Pinzette ab.

Achte während der gesamten Reparatur darauf, jede Schraube wieder genau an ihre ursprüngliche Position zurückzusetzen, um Schäden am iPhone zu vermeiden.

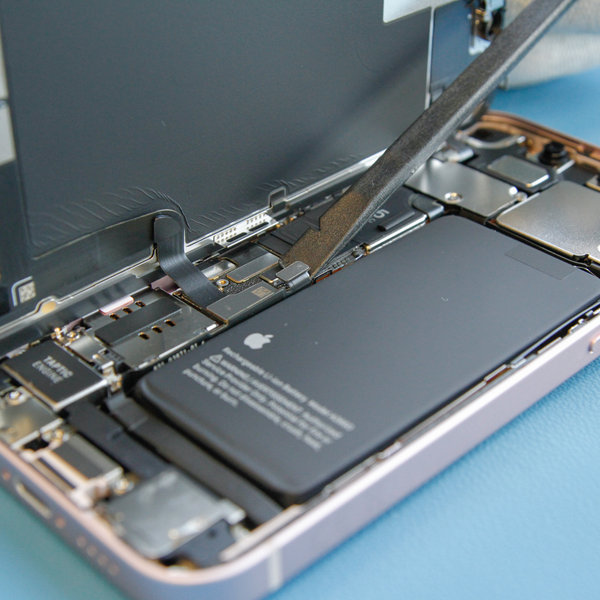

• Verwende die Spitze eines Spudgers, um den Akkukonnektor vom Logic Board zu lösen.
• Biege den Konntektor leicht vom Logic Board weg, um während der Reparatur einen versehentlichen Kontakt mit dem Anschluss und damit eine Stromversorgung des Geräts zu verhindern.

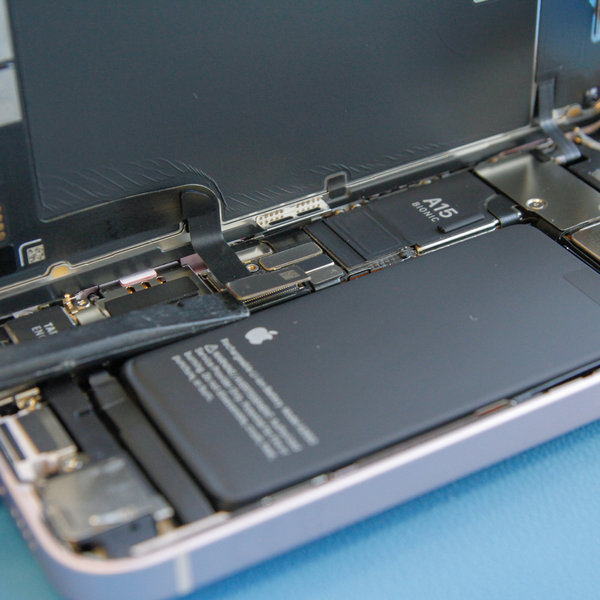

• Trenne den Steckverbinder des OLED-Panels und des Digitizer-Kabels mithilfe eines Spudgers.

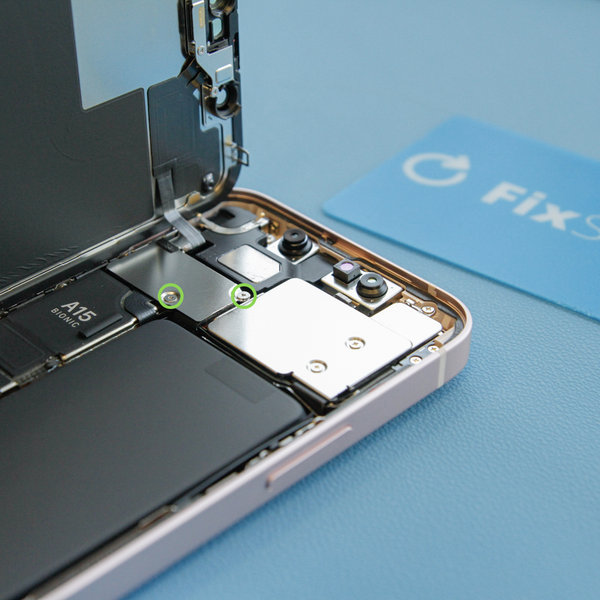

• Entferne mit einem Pentalobe-Schraubendreher die zwei 1,1 mm langen Schrauben, mit denen die Abdeckung des Frontsensor-Steckverbinders befestigt ist.
• Nimm anschließend die Abdeckung ab.

Achte während der gesamten Reparatur darauf, jede Schraube wieder genau an ihre ursprüngliche Position zurückzusetzen, um Schäden am iPhone zu vermeiden.

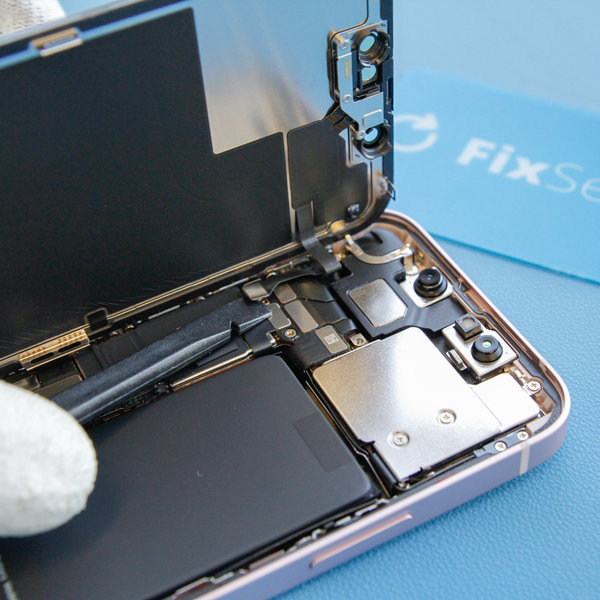

• Trenne den Steckverbinder der Frontsensor-Baugruppe mithilfe eines Spudgers oder mit dem Fingernagel.

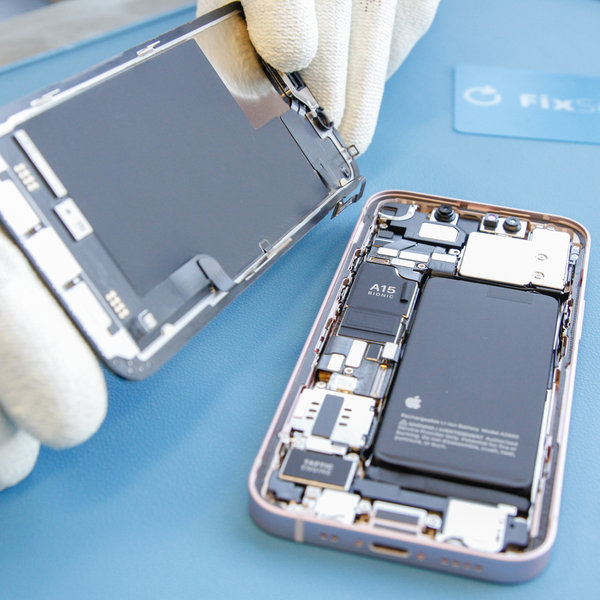

• Entferne die Displayeinheit.

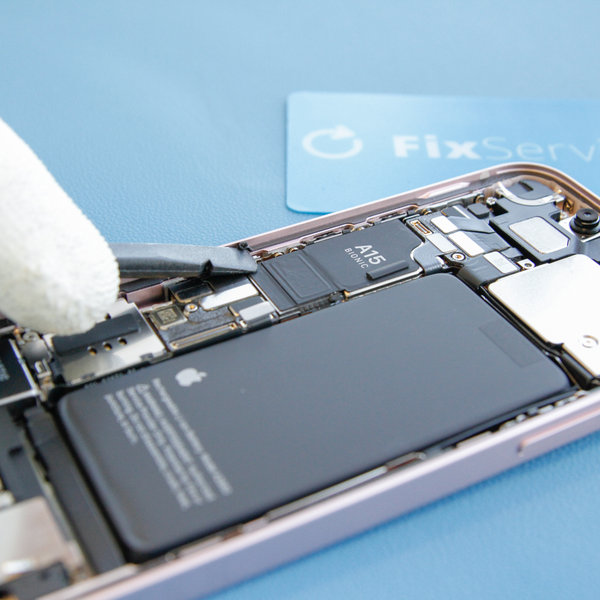

• Entferne den alten Kleber entlang der Kanten des iPhones.

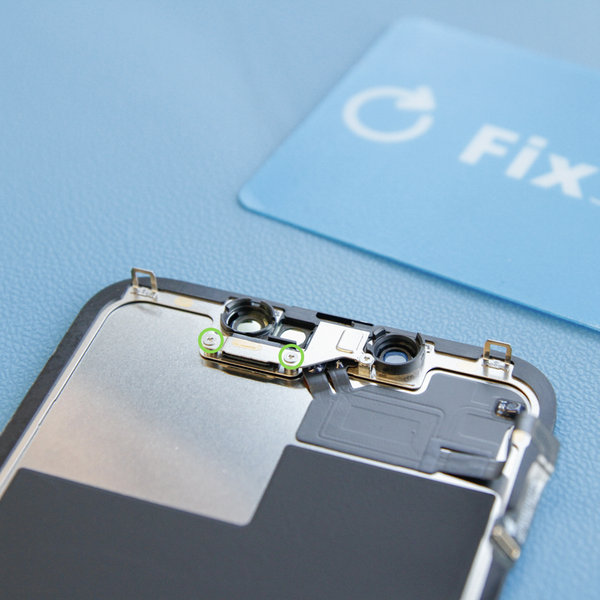

• Entferne mit einem Pentalobe-Schraubendreher die zwei 1,6 mm langen Schrauben, mit denen die Lautsprecher-/Sensorbaugruppe auf der Rückseite des Displays befestigt ist.

• Nimm die Baugruppe anschließend mithilfe einer Pinzette ab.

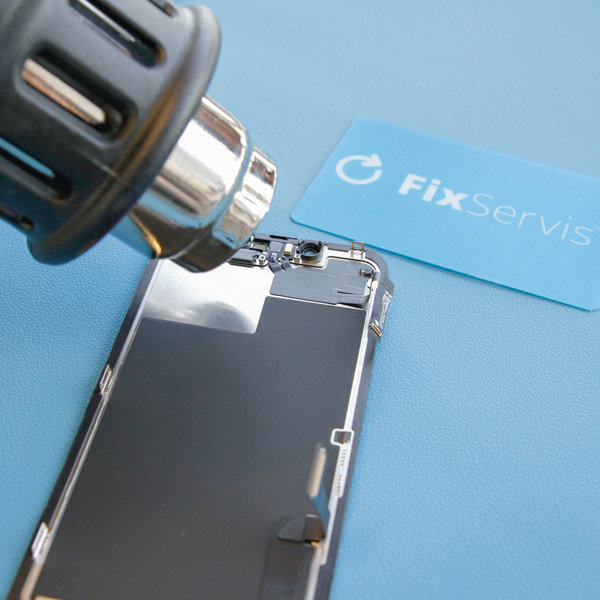

• Erwärme den oberen vorderen Bereich des Displays mit einem Föhn oder einer Heißluftpistole für 1–2 Minuten, um den Kleber der Sensorhalterung zu erweichen.
• Hebe die Lautsprecher-/Sensorbaugruppe mit einem Spudger oder einer Pinzette vorsichtig an und löse sie aus ihrer Aussparung im Frontpanel.
• Entferne sie anschließend mit einer Pinzette.

Achte darauf, beim Abhebeln die Flexkabel des Lichtsensors nicht zu beschädigen.

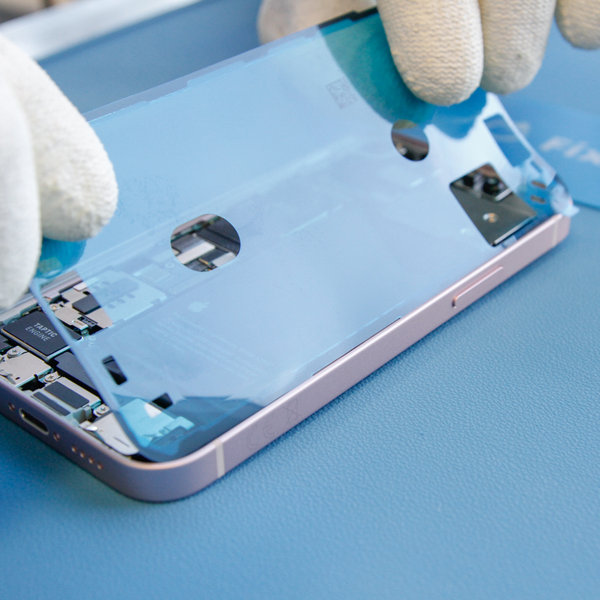

• Bringe neue Klebedichtung entlang der Kanten des iPhones an.

Die neue Klebedichtung sorgt für eine verbesserte Beständigkeit gegen Wasser und Staub.

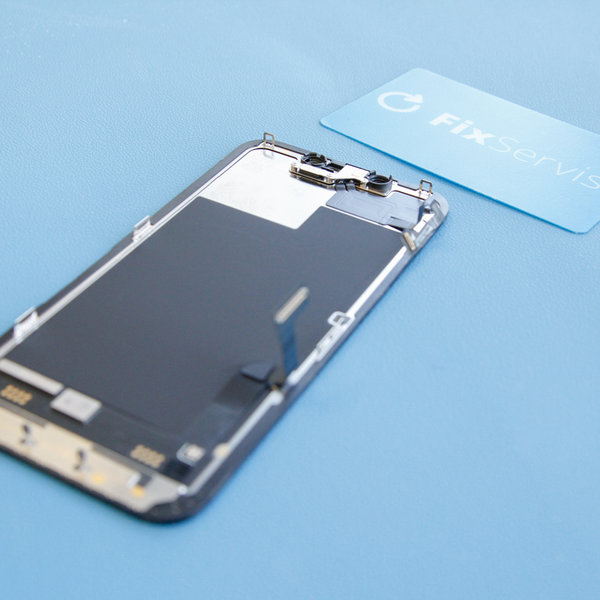

• Montiere die Lautsprecher- und Frontsensorbaugruppe am neuen LCD-Display.

Für den Wiedereinbau folge diesen Anweisungen in umgekehrter Reihenfolge.
