Austausch des LCD-Displays beim iPhone 12

Bevor du mit der Reparatur beginnst, solltest du den Akku des iPhones auf unter 25 % entladen, da ein geladener Lithium-Ionen-Akku bei versehentlichem Durchtrennen Feuer fangen oder explodieren kann.

• Schalte das iPhone aus.

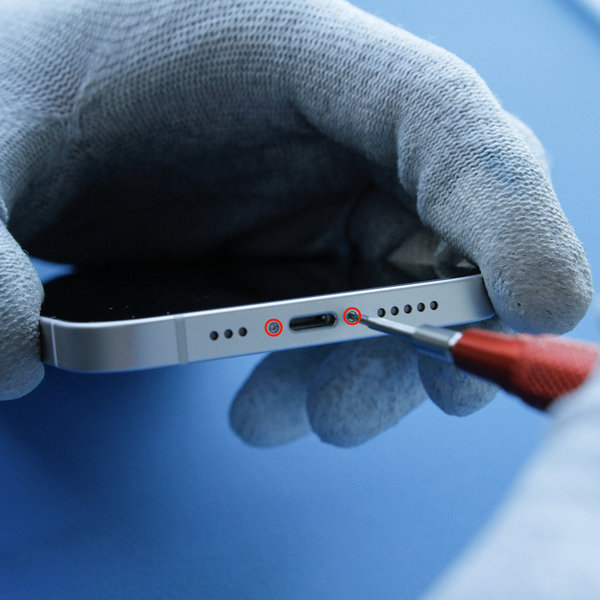

• Löse die beiden 6,75 mm langen Pentalobe-Schrauben an der Unterkante des iPhones mit einem Pentalobe-Schraubendreher (Ph0001.2).

Durch das Öffnen des iPhones wird die wasserfeste Versiegelung beschädigt. Halte daher vor diesem Schritt eine neue Dichtung bereit. Ohne neue Dichtung ist dein iPhone nicht mehr wasserdicht.

Das Erwärmen der unteren Kante des iPhones hilft, den Displaykleber aufzuweichen und das Öffnen zu erleichtern.

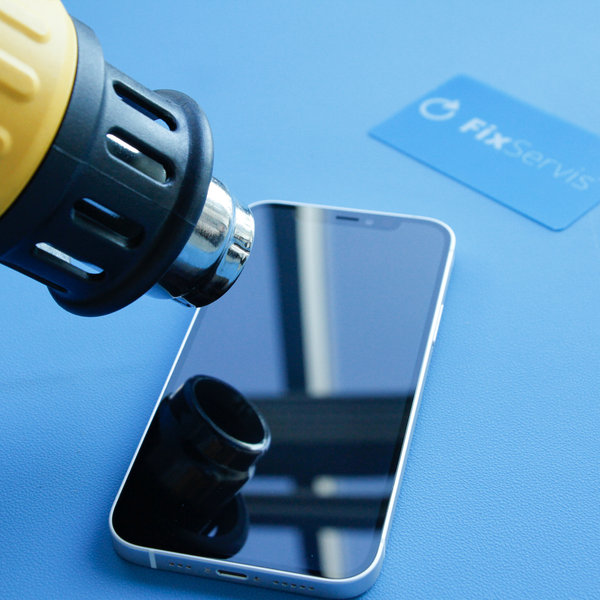

• Erwärme die untere Kante des iPhones mit einem Föhn oder einer Heißluftpistole etwa 3 Minuten lang, bis eine Temperatur von ca. 80 °C erreicht ist.
• Lege das iPhone auf keinen Fall in die Mikrowelle!!!

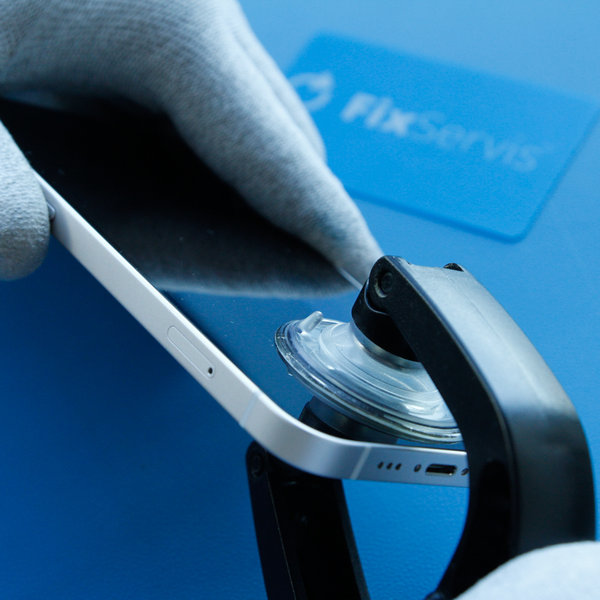

• Bringe die Saugnäpfe nahe der unteren Kante des iPhones an – einen auf der Vorderseite und einen auf der Rückseite – und drücke sie vorsichtig fest.
• Halte das iPhone sicher und nutze die Saugnäpfe, um das Display behutsam von der Rückseite des Geräts zu trennen.
• Sobald das Display etwa 3 mm vom Gehäuse abgehoben ist, führe die FixServis-Karte in den entstandenen Spalt ein.

Der Kleber, der das Display fixiert, ist sehr stark, daher erfordert das Erzeugen dieses ersten Spalts einen gewissen Kraftaufwand. Falls es schwierig ist, erwärme die untere Kante erneut und bewege das Display vorsichtig wiederholt nach oben und unten, um den Kleber zu lösen, bis sich ein Spalt zum Einführen der FixServis-Karte bildet.

• Nachdem der Kleber entlang der Kanten erfolgreich gelöst wurde, entferne die Saugnäpfe.

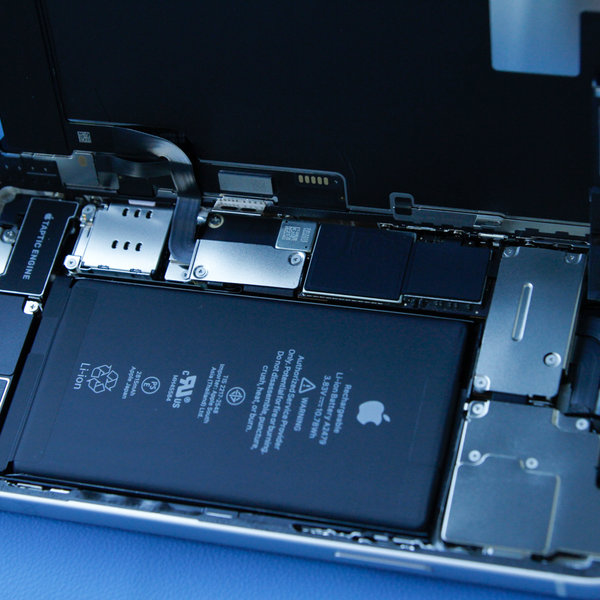

• Öffne das iPhone, indem du das Display wie ein Buch nach links aufklappst.
• Wir empfehlen, das Display abzustützen, damit das empfindliche Flexkabel, das das Display mit dem Logic Board verbindet, nicht abreißt.

Versuche vorerst nicht, das Display vollständig zu lösen, da es noch über einige empfindliche Flexkabel mit dem Mainboard des iPhones verbunden ist.

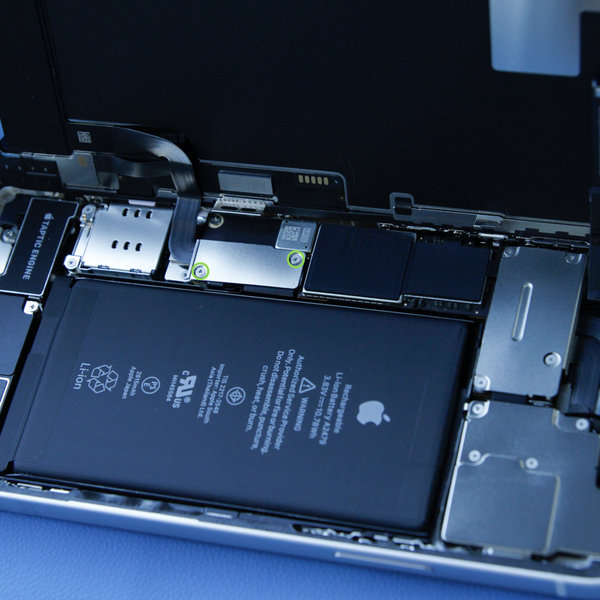

• Entferne die beiden 1,1 mm langen Schrauben, mit denen die Steckverbinder-Abdeckung befestigt ist, mit einem Pentalobe-Schraubendreher (Y) und nimm die Abdeckung ab.

Achte während der gesamten Reparatur darauf, jede Schraube genau an ihre ursprüngliche Position zurückzusetzen, um Schäden am iPhone zu vermeiden.

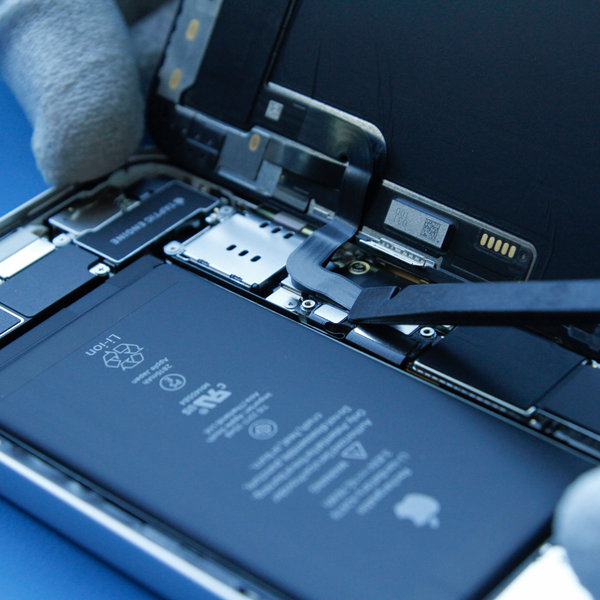

• Verwende die Spitze des Spudgers, um den Batteriestecker vom Logic Board zu trennen.
• Biege den Stecker leicht vom Logic Board weg, um einen versehentlichen Kontakt mit dem Anschluss und eine Stromversorgung des Geräts während der Reparatur zu verhindern.

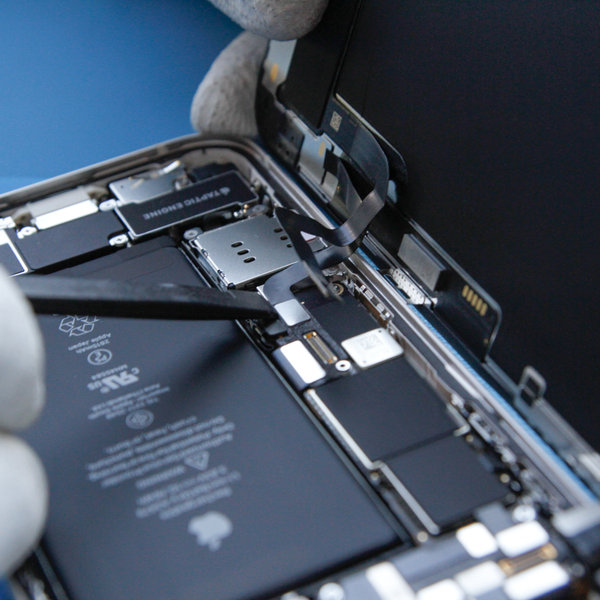

• Trenne den Stecker des OLED-Panels und des Digitizer-Kabels mit einem Spudger.

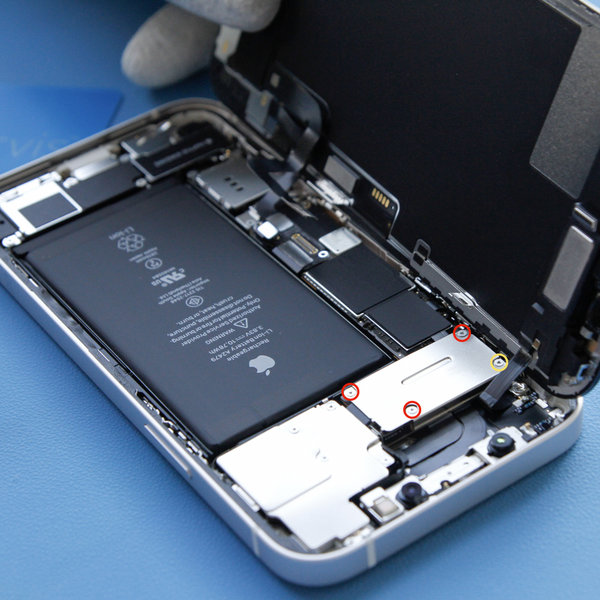

Entferne mit einem Pentalobe-Schraubendreher die vier Schrauben, mit denen die Abdeckung des Frontsensor-Anschlusses befestigt ist:

• Drei Schrauben mit einer Länge von 1,1 mm
• Eine Schraube mit einer Länge von 1,4 mm

Nimm anschließend die Abdeckung ab.

Achte während der gesamten Reparatur darauf, jede Schraube exakt an ihre ursprüngliche Position zurückzusetzen, um Schäden am iPhone zu vermeiden.

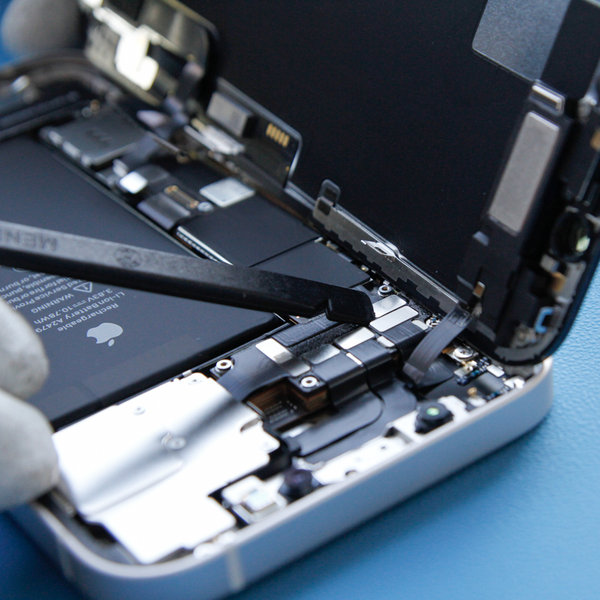

• Trenne den Stecker des Frontsensor-Einheit-Kabels mit einem Spudger oder dem Fingernagel.

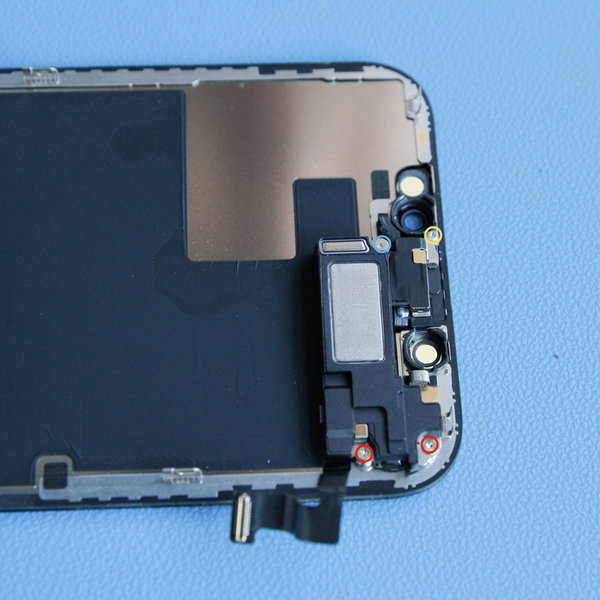

Entferne mit einem Pentalobe-Schraubendreher die vier Schrauben, mit denen die Sensor-/Lautsprecher-Einheit an der Rückseite des Displays befestigt ist:

• Zwei Phillips-Schrauben mit einer Länge von 1,4 mm
• Eine Y000-Schraube mit einer Länge von 1,7 mm
• Eine Y000-Schraube mit einer Länge von 1,2 mm

• Der Hörerlautsprecher sitzt leicht fest.
• Heble die obere Kante des Lautsprechers vorsichtig mit einem Spudger an.

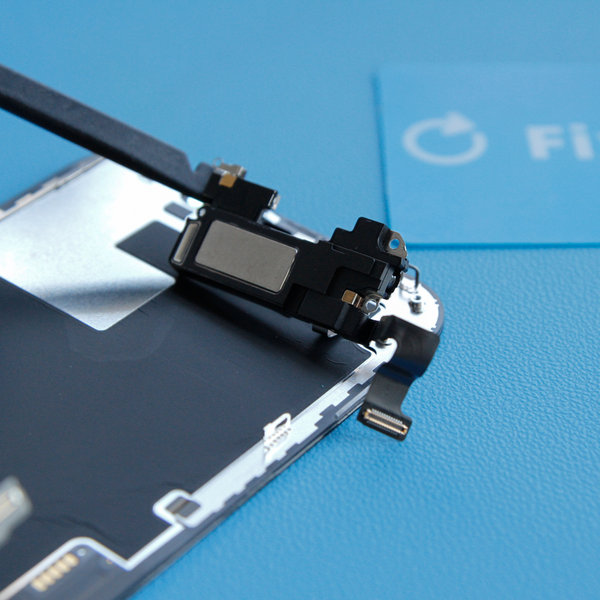

• Klappe die Lautsprecher-Einheit nach unten und aus der oberen Kante des Displays heraus.

Der Lautsprecher bleibt über ein sehr dünnes Flexkabel verbunden. Achte darauf, das Kabel nicht zu spannen oder zu beschädigen.

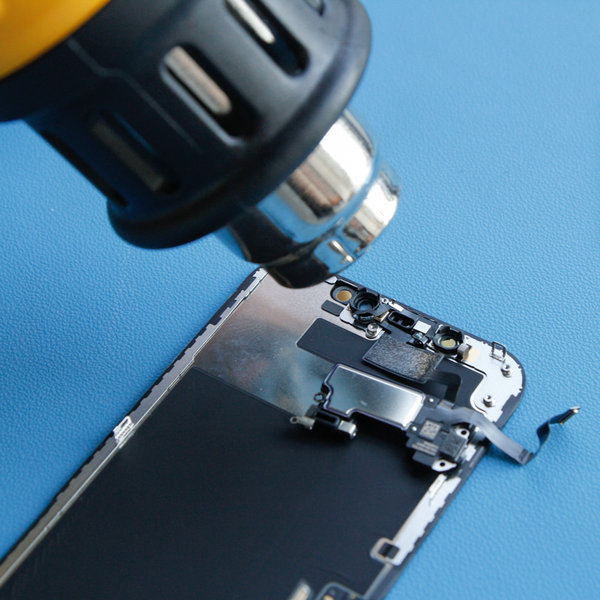

• Erwärme die obere Vorderseite des Displays mit einem Föhn oder einer Heißluftpistole für 1–2 Minuten, um den Kleber der Sensorhalterung aufzuweichen.

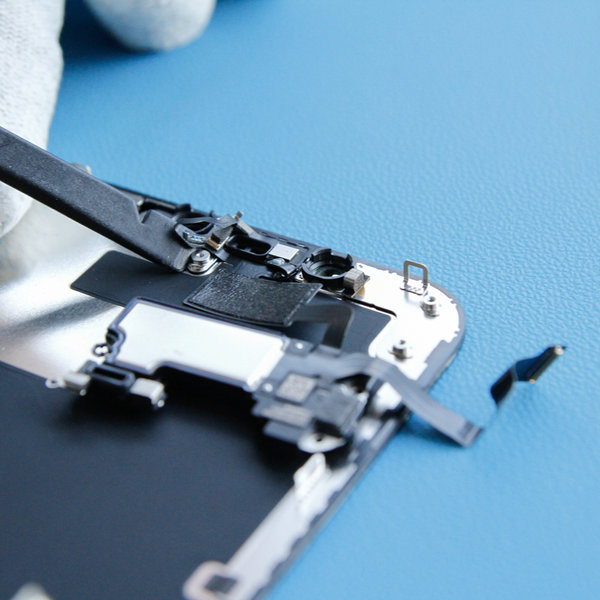

• Hebele den Umgebungslichtsensor mit einem Spudger vorsichtig an und löse ihn aus seiner Aussparung an der Frontplatte.
• Entferne ihn anschließend mit einer Pinzette.

Achte dabei darauf, die Flexkabel des Lichtsensors beim Anheben nicht zu beschädigen.

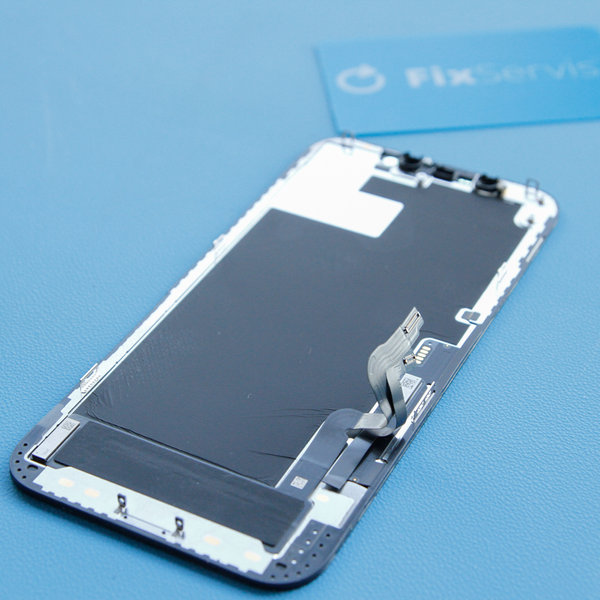

• Baue die Lautsprecher- und Frontsensor-Einheit in das neue LCD-Display ein.

Für den Wiedereinbau folge dieser Anleitung in umgekehrter Reihenfolge.
