Austausch der Batterie beim iPhone 12 Pro

Bevor du mit der Reparatur beginnst, solltest du den Akku des iPhones auf unter 25 % entladen, da ein geladener Lithium-Ionen-Akku bei versehentlichem Durchtrennen Feuer fangen oder explodieren kann.

• Schalte das iPhone aus.

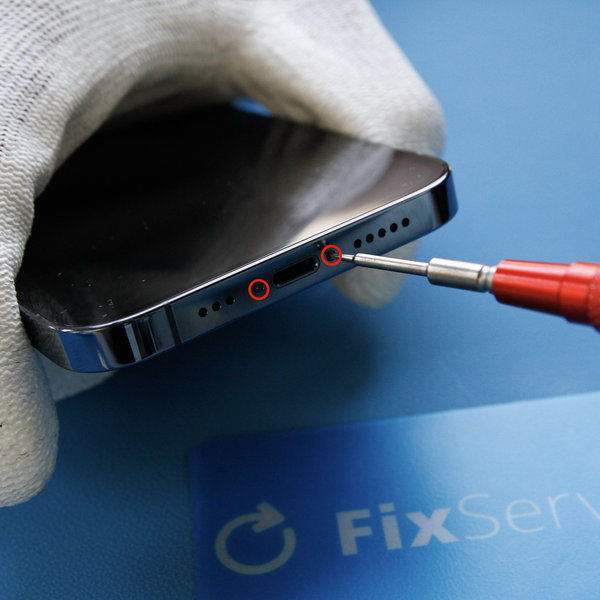

• Löse die beiden 6,7 mm langen Pentalobe-Schrauben an der Unterkante des iPhones mit einem Pentalobe-Schraubendreher (Ph0001.2).

Durch das Öffnen des iPhones wird die wasserfeste Versiegelung beschädigt. Halte daher vor diesem Schritt eine neue Dichtung bereit. Ohne eine neue Dichtung ist dein iPhone nicht mehr wasserdicht.

Das Erwärmen der unteren Kante des iPhones hilft, den Displaykleber aufzuweichen und das Öffnen zu erleichtern.

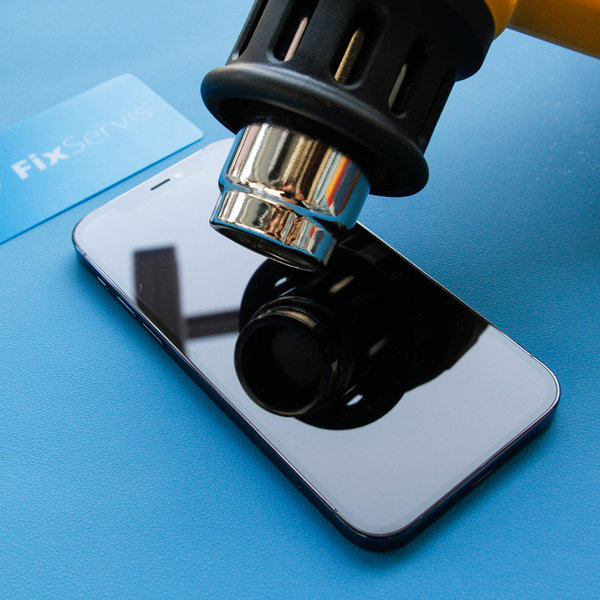

• Erwärme die untere Kante des iPhones mit einem Föhn oder einer Heißluftpistole etwa 3 Minuten lang, bis eine Temperatur von ca. 80 °C erreicht ist.
• Lege das iPhone auf keinen Fall in die Mikrowelle!!!

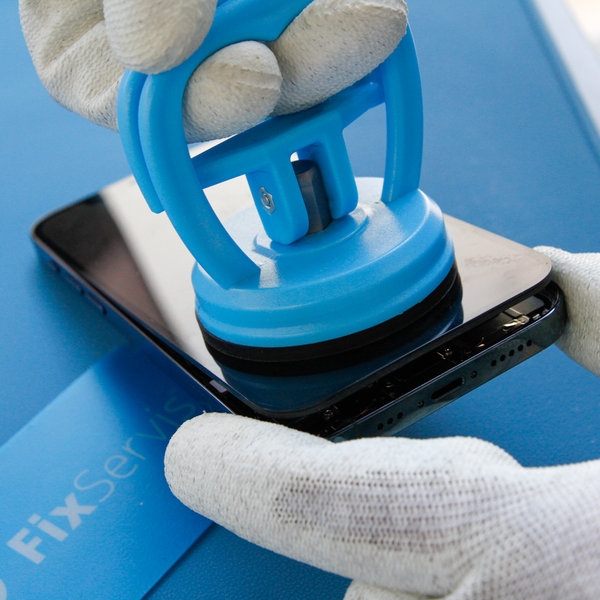

• Bringe die Saugnäpfe nahe der unteren Kante des iPhones an – einen auf der Vorderseite und einen auf der Rückseite – und drücke sie vorsichtig fest.
• Halte das iPhone sicher und nutze die Saugnäpfe, um das Display behutsam von der Rückseite des Geräts zu trennen.
• Sobald das Display etwa 3 mm vom Gehäuse abgehoben ist, führe die FixServis-Karte in den entstandenen Spalt ein.

Der Kleber, der das Display fixiert, ist sehr stark, daher erfordert das Erzeugen dieses ersten Spalts einen gewissen Kraftaufwand. Falls du Schwierigkeiten hast, erwärme die untere Kante erneut und bewege das Display vorsichtig wiederholt nach oben und unten, um den Kleber zu lösen, bis sich ein Spalt zum Einführen der FixServis-Karte bildet.

• Nachdem der Kleber entlang der Kanten erfolgreich gelöst wurde, entferne die Saugnäpfe.

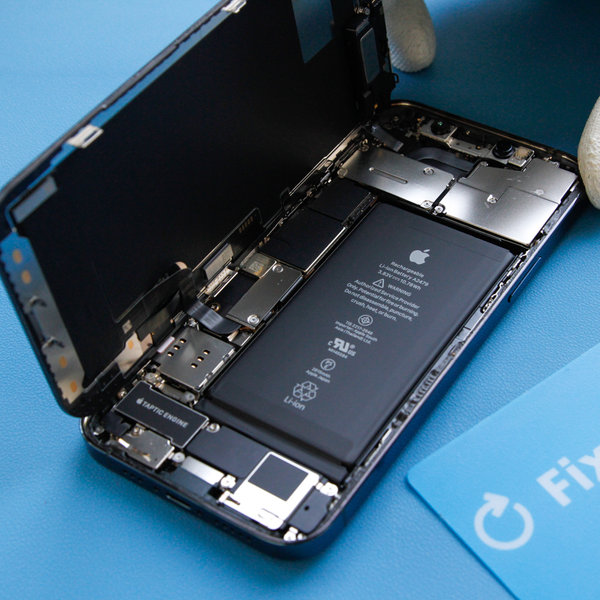

• Öffne das iPhone, indem du das Display wie ein Buch nach links aufklappst.
• Wir empfehlen, das Display abzustützen, damit das empfindliche Flexkabel, das das Display mit dem Logic Board verbindet, nicht abreißt.

Versuche vorerst nicht, das Display vollständig zu lösen, da es noch über einige empfindliche Flexkabel mit dem Mainboard des iPhones verbunden ist.

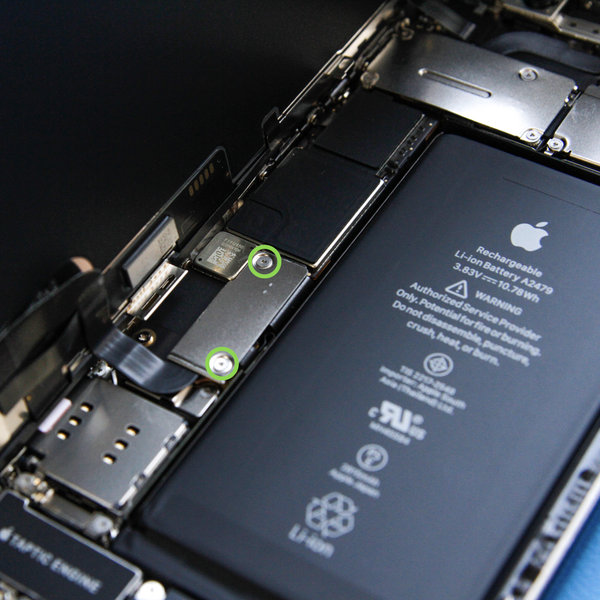

• Entferne die beiden 1,1-mm-Schrauben mit einem Pentalobe-Schraubendreher (Y), mit denen die Steckverbinder-Abdeckung befestigt ist, und nimm die Abdeckung gleichzeitig mit einer Pinzette ab.

Achte während der gesamten Reparatur darauf, jede Schraube wieder genau an ihre ursprüngliche Position zurückzusetzen, um Schäden am iPhone zu vermeiden.

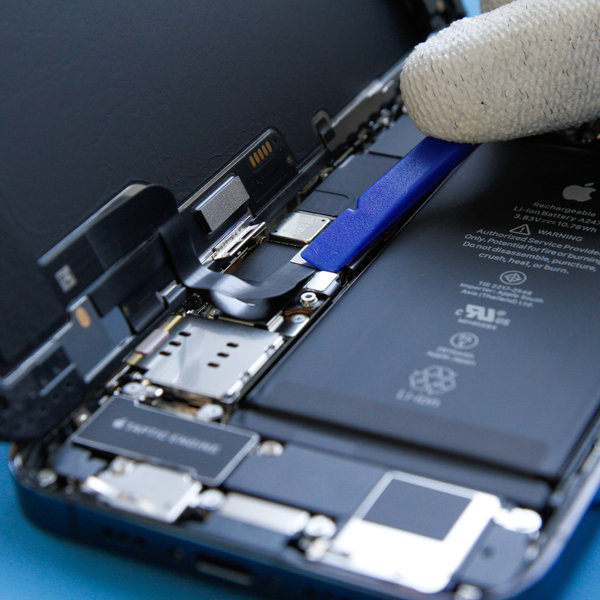

• Verwende die Spitze des Spudgers, um den Batteriestecker vom Logic Board zu trennen.
• Biege den Stecker leicht vom Logic Board weg, um einen versehentlichen Kontakt mit dem Anschluss und eine Stromversorgung des Geräts während der Reparatur zu verhindern.

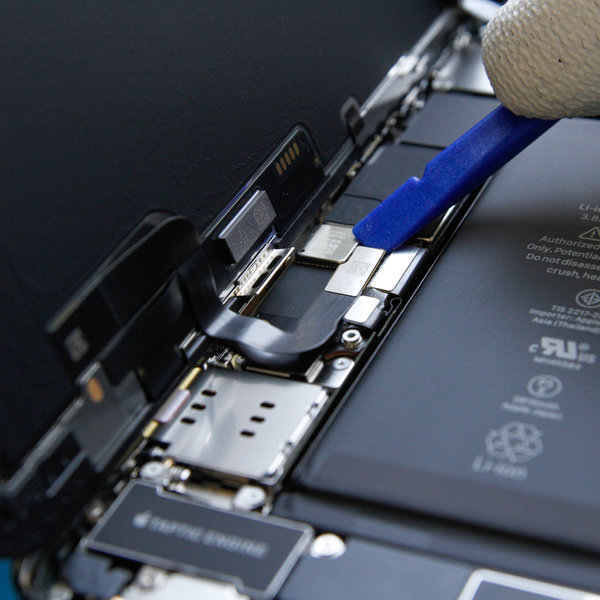

• Trenne den Stecker des OLED-Panels und des Digitizer-Kabels mit einem Spudger.

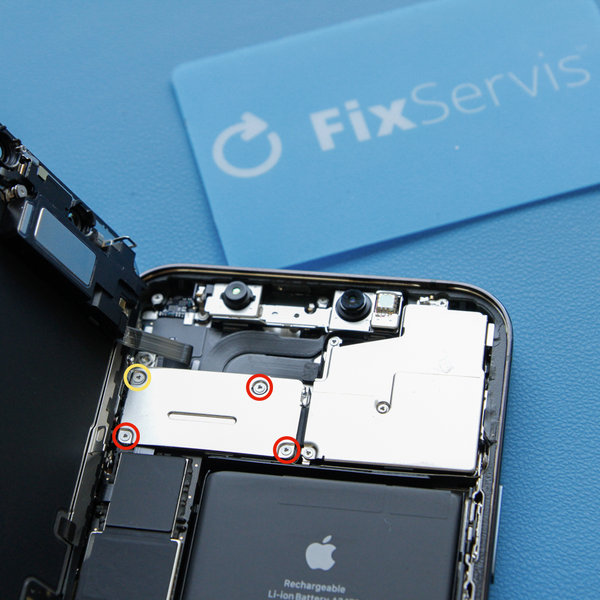

Entferne die Abdeckung des Frontsensor-Anschlusses.

Löse mit einem Pentalobe-Schraubendreher die vier Schrauben, mit denen die Abdeckung des Frontsensor-Anschlusses befestigt ist:

• Drei Schrauben mit einer Länge von 1,1 mm
• Eine Schraube mit einer Länge von 1,4 mm

Entferne anschließend die Abdeckung.

Achte während der gesamten Reparatur darauf, jede Schraube exakt an ihre ursprüngliche Position zurückzusetzen, um Schäden am iPhone zu vermeiden.

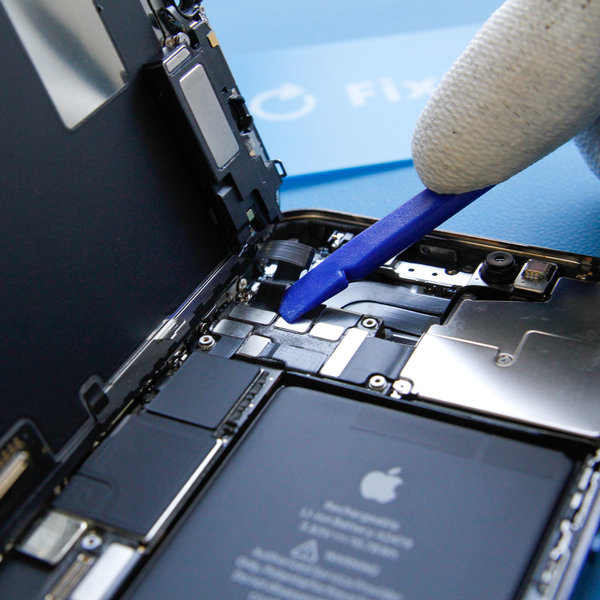

• Trenne den Stecker des Frontsensor-Einheit-Kabels mit einem Spudger oder dem Fingernagel.

• Entfernen der Displayeinheit.

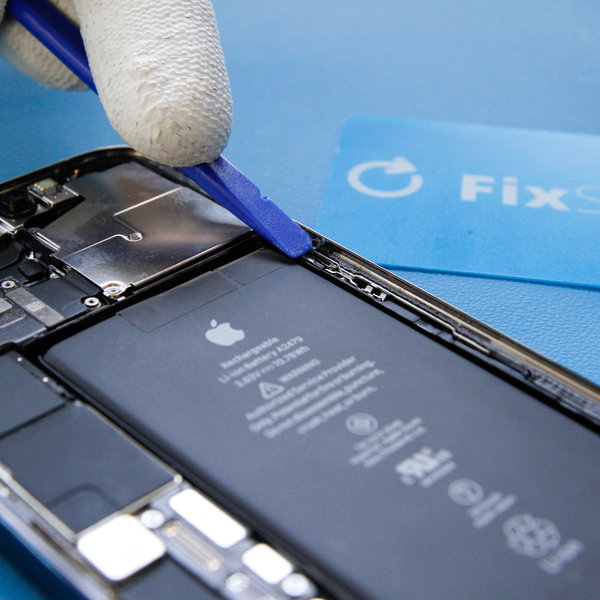

• Entferne den alten Kleber entlang der Kanten des iPhones.

• Vier Stretch-Klebestreifen halten die Batterie an ihrem Platz – zwei an der oberen Kante und zwei an der unteren Kante.
• Jeder Klebestreifen hat an einem Ende eine schwarze Zuglasche, die leicht haftet und über die Oberseite der Batterie gefaltet ist.

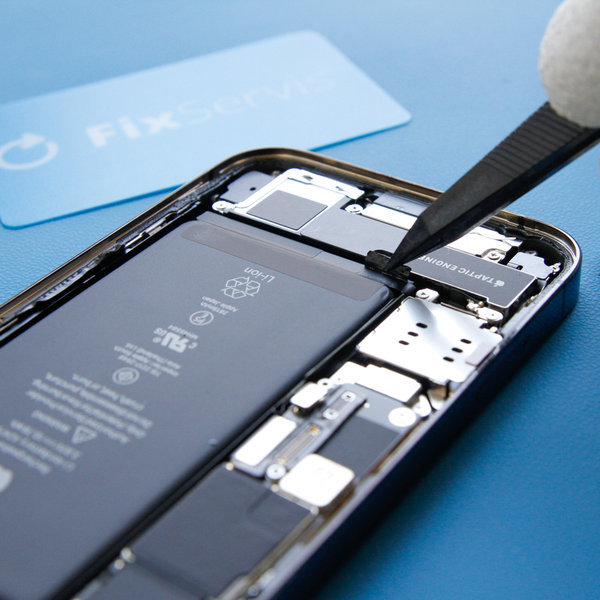

• Greife die Zuglaschen gleichzeitig mit einer stumpfen Pinzette und ziehe den Kleber langsam und gleichmäßig von der Batterie weg.
• Wiederhole diesen Vorgang auf allen Seiten.

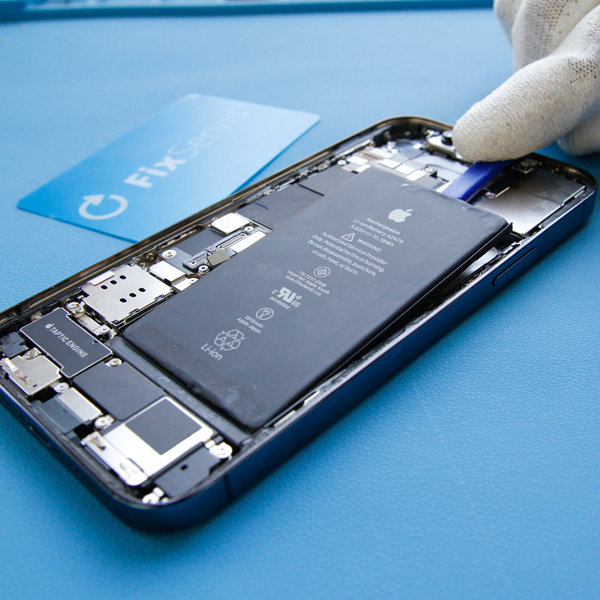

• Entferne die Batterie mithilfe eines Spudgers.
• Reinige beim Entfernen der Batterie das Innere des iPhones mit einem IPA-Plus-Reiniger, der speziell für die Reinigung elektronischer Kontakte geeignet ist.

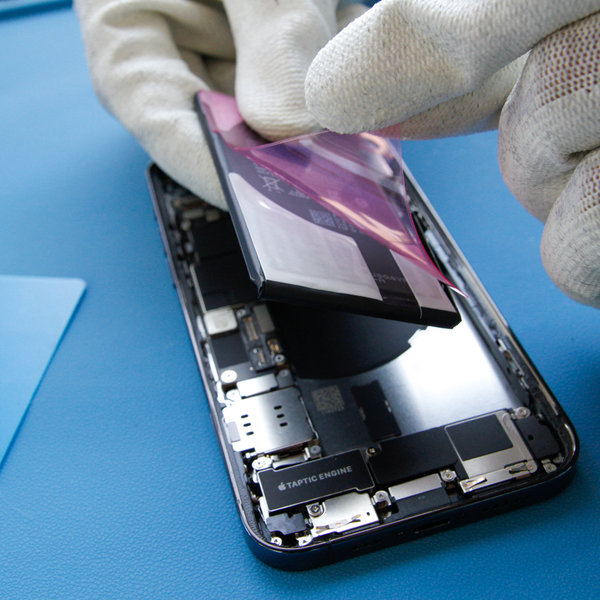

• Ziehe die blaue Kunststoffschutzfolie von den neuen Klebestreifen ab a entsorge sie.
• Platziere die Klebestreifen vorsichtig auf der Batterie und klebe sie wie gezeigt an.
• Drücke die Streifen mit den Fingern oder einem Tuch fest auf der Batterie an.
• Drücke auch die schwarze Zuglasche in der Mitte fest an, damit sie korrekt an der Batterie haftet.

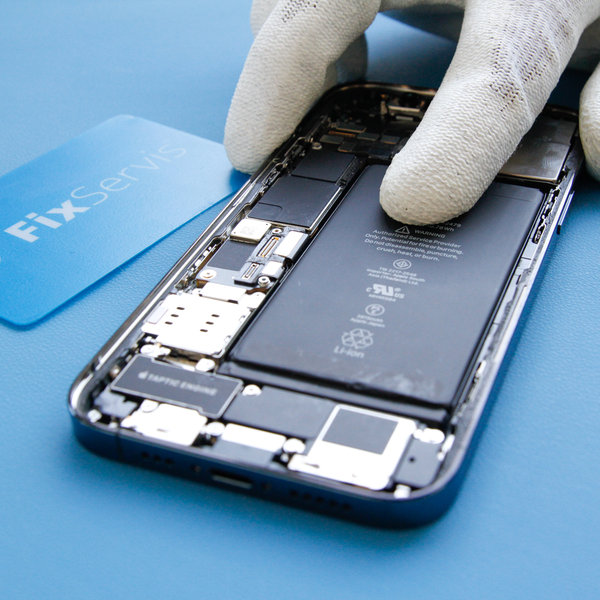

• Setze die Batterie vorsichtig in das iPhone ein.
• Achte darauf, dass der Batteriestecker korrekt mit dem Anschluss auf dem Logic Board ausgerichtet ist.

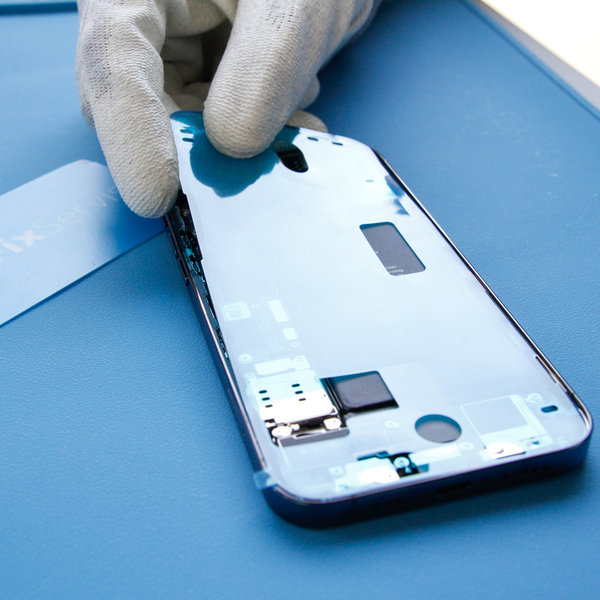

• Bringe neuen Kleber entlang der Kanten des iPhones an.
• Schließe den Akku wieder an.

Der neue Kleber stellt die Wasser- und Staubresistenz des iPhones sicher.

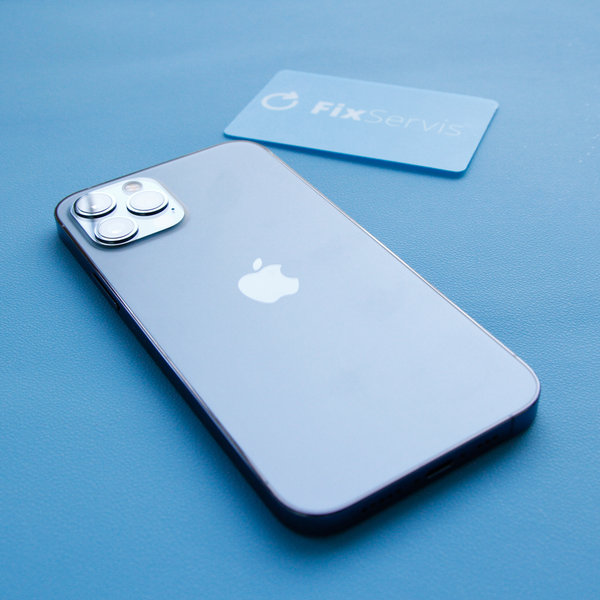

Für den Wiedereinbau folge diesen Anweisungen in umgekehrter Reihenfolge.
