Austausch der Batterie beim iPhone 11

Bevor Sie beginnen, muss das iPhone auf unter 25 % entladen werden, da eine geladene Li-Ionen-Batterie bei versehentlichem Durchtrennen Feuer fangen oder explodieren kann.

• Schalten Sie das iPhone aus.

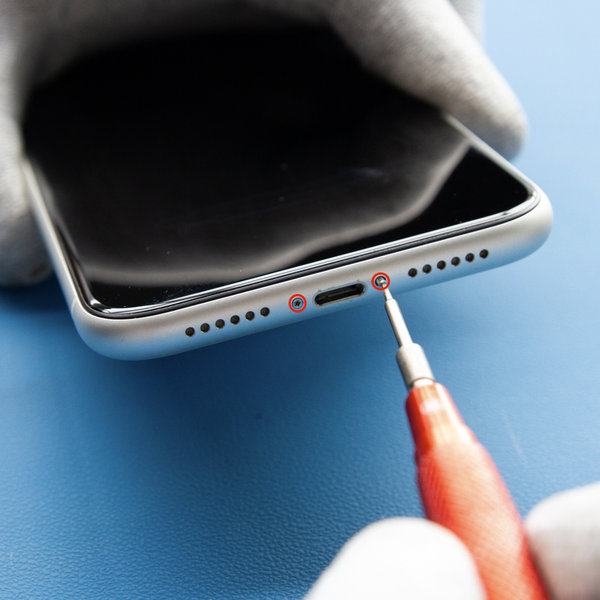

• Lösen Sie mit einem Pentalobe-Schraubendreher (Ph0001.2) die zwei 6,7 mm langen Pentalobe-Schrauben an der Unterkante des iPhones.

Durch das Öffnen des iPhones wird die wasserdichte Versiegelung beschädigt. Halten Sie daher vor Beginn dieses Schritts eine Ersatzdichtung bereit. Ohne neue Dichtung ist das iPhone nicht mehr wasserdicht.

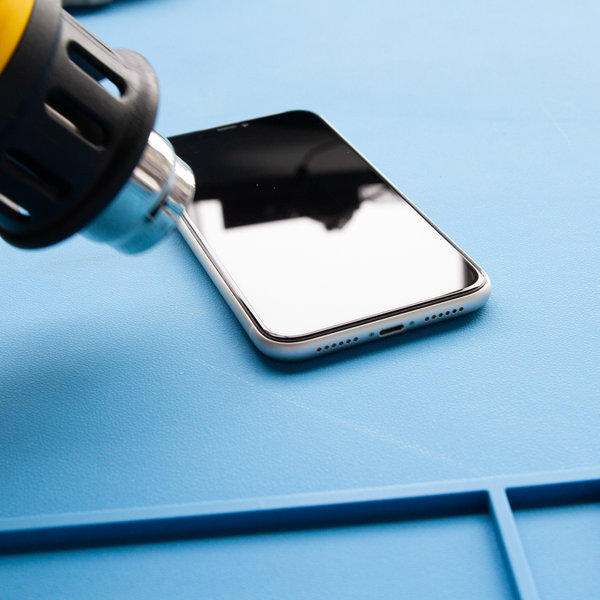

Das Erwärmen der Unterkante des iPhones hilft, den Kleber des Displays zu erweichen und das Öffnen zu erleichtern.

• Erwärmen Sie die Unterkante des iPhones mit einem Föhn oder einer Heißluftpistole etwa 3 Minuten lang, bis eine Temperatur von ca. 80 °C erreicht ist.
• Legen Sie das iPhone niemals in die Mikrowelle!!!

• Platzieren Sie die Saugnäpfe nahe der Unterkante des iPhones, einen an der Vorderseite und den anderen an der Rückseite, und drücken Sie sie vorsichtig an.
• Halten Sie das iPhone sicher fest und verwenden Sie die Saugnäpfe, um das Display vorsichtig von der Rückseite des Telefons zu lösen.

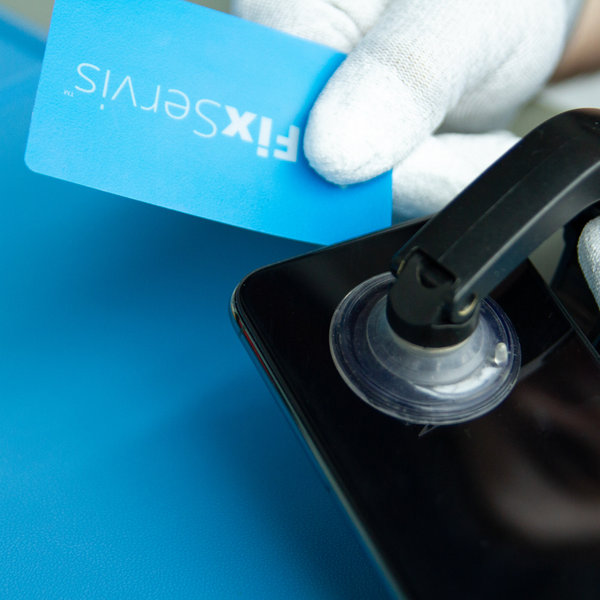

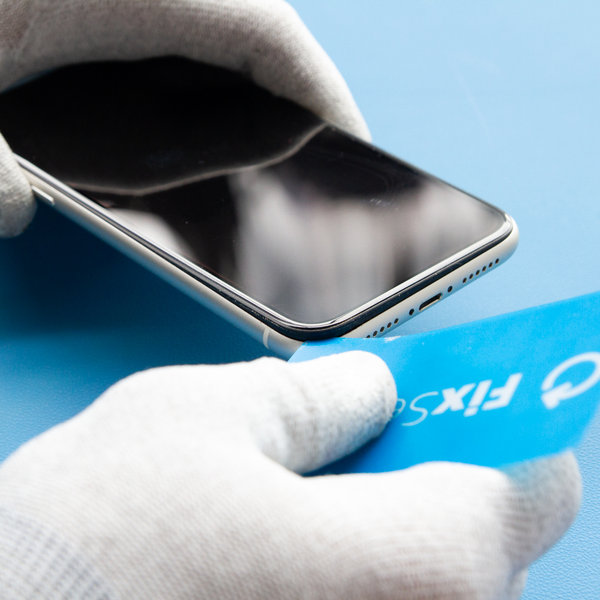

• Nachdem das Display etwa 3 mm von der Rückseite getrennt ist, führen Sie die Fixservis-Karte in den Spalt ein.

Der Kleber, der das Display an Ort und Stelle hält, ist sehr stark, daher erfordert das Erzeugen dieses ersten Spalts beträchtliche Kraft. Wenn Sie Schwierigkeiten haben, erwärmen Sie die Unterkante erneut und bewegen Sie das Display vorsichtig mehrmals nach oben und unten, um den Kleber zu schwächen, bis sich ein Spalt bildet, in den Sie die Fixservis-Karte einsetzen können.

• Führen Sie die Fixservis-Karte um die untere linke Ecke und entlang der linken Kante nach oben, um den Kleber zu lösen, der das Display hält.
• Wiederholen Sie den gleichen Vorgang um die untere rechte Ecke und entlang der rechten Kante nach oben.

Führen Sie die Karte nicht zu tief ein, um Schäden an den internen Komponenten des iPhones zu vermeiden.

• Nachdem der Kleber an den Rändern erfolgreich gelöst wurde, entfernen Sie die Saugnäpfe.

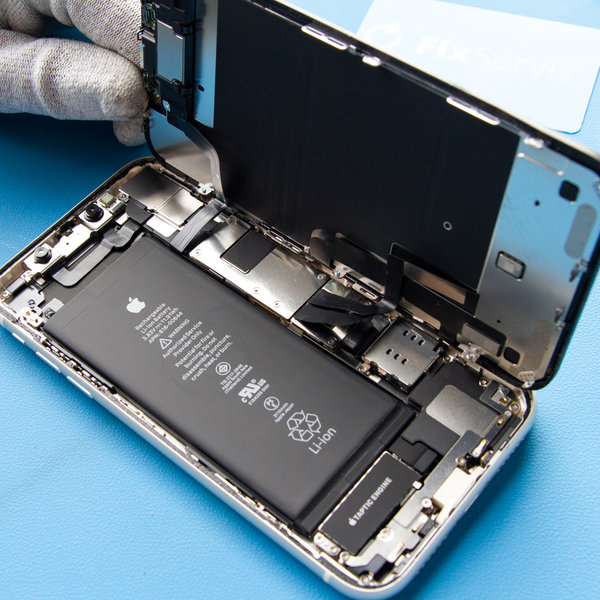

• Öffnen Sie das iPhone, indem Sie das Display wie ein Buch nach links aufklappen.
• Wir empfehlen, das Display abzustützen, damit das Flachkabel, das das Display mit dem Logic Board verbindet, nicht abreißt.

Versuchen Sie vorerst nicht, das Display vollständig zu trennen, da es noch über einige empfindliche Flachkabel mit dem Logic Board des iPhones verbunden ist.

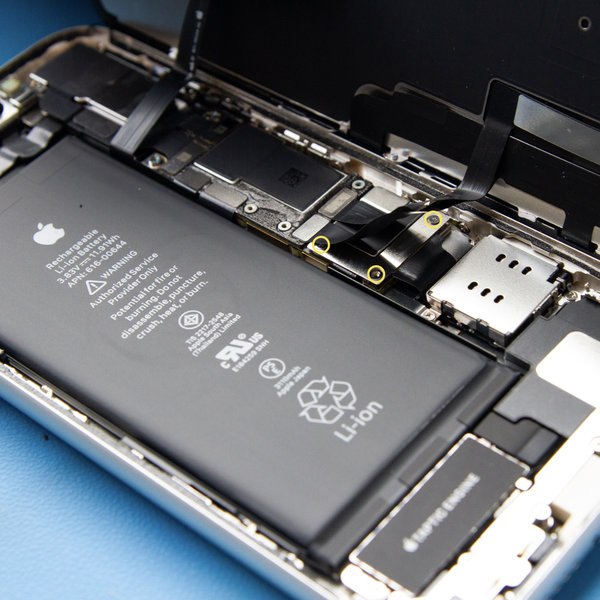

• Entfernen Sie mit einem Pentalobe-Schraubendreher die fünf 1,3 mm langen Schrauben, mit denen die Abdeckung des Batteriesteckers befestigt ist, und nehmen Sie diese anschließend ab.

Achten Sie während der gesamten Reparatur darauf, jede Schraube genau an ihre ursprüngliche Position zurückzusetzen, um Schäden am iPhone zu vermeiden.

• Entfernen Sie mit einem Pentalobe-Schraubendreher (Y) die drei 1,1 mm langen Schrauben, mit denen die Abdeckung des Batteriesteckers befestigt ist, und nehmen Sie diese anschließend ab.

Achten Sie während der gesamten Reparatur darauf, jede Schraube genau an ihre ursprüngliche Position zurückzusetzen, um Schäden am iPhone zu vermeiden.

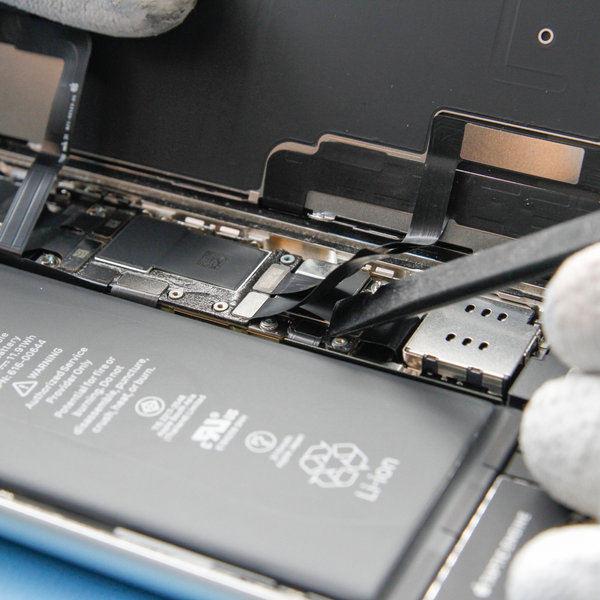

• Verwenden Sie die Spitze des Spudgers, um den Batteriestecker vom Logic Board zu trennen.
• Biegen Sie den Stecker leicht vom Logic Board weg, um während der Reparatur einen versehentlichen Kontakt mit dem Anschluss und eine Stromversorgung des iPhones zu verhindern.

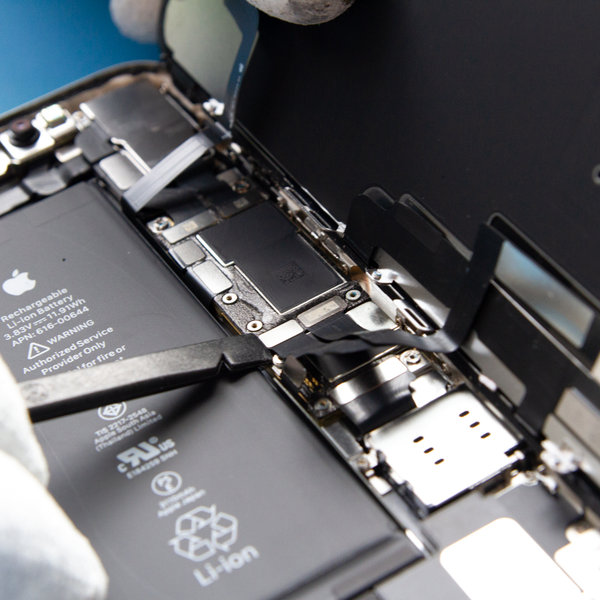

• Trennen Sie den Stecker des OLED-Panels und des Digitizer-Kabels mithilfe des Spudgers ab.

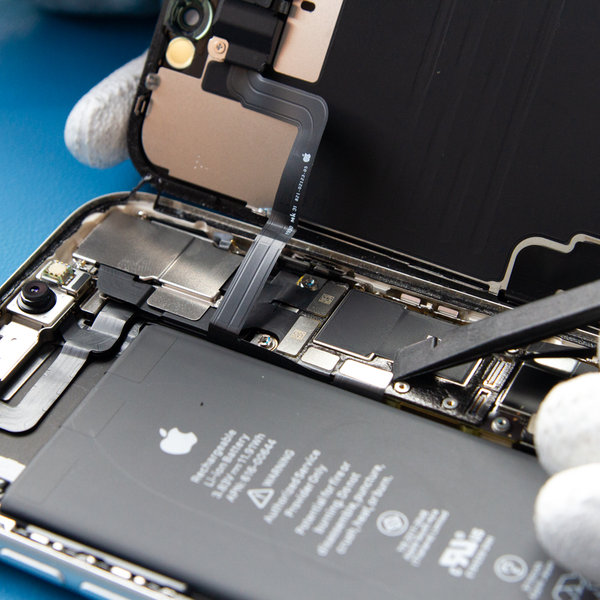

• Trennen Sie den Stecker des Frontsensor-Flexkabels mithilfe des Spudgers.
• Anschließend entfernen Sie das Display.

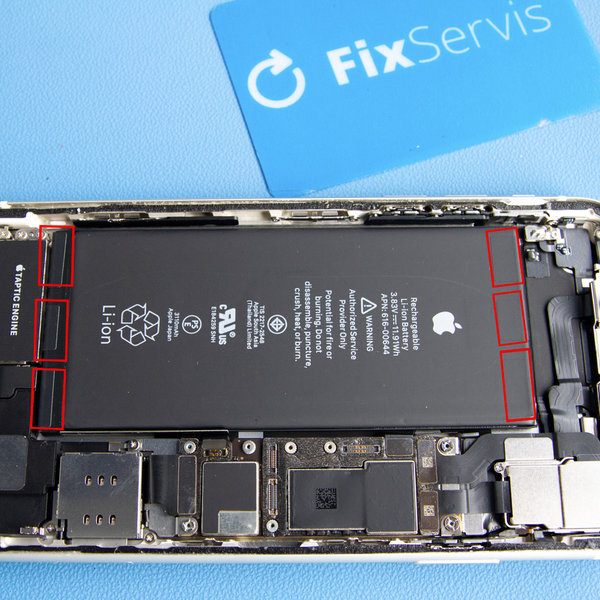

• Sechs Stretch-Klebestreifen halten die Batterie an ihrem Platz – drei an der oberen Kante und drei an der unteren Kante.
• Jeder Klebestreifen hat an einem Ende eine schwarze Klebelasche, die leicht haftet und an die Oberseite der Batterie gefaltet ist.

• Die Batterie ist mit sechs Klebestreifen am Gehäuse befestigt – drei in der Nähe der unteren Kante der Batterie und drei an der oberen.
• Jeder Klebestreifen hat am Ende ein oder zwei schwarze Zuglaschen, die leicht an den Seitenkanten der Batterie befestigt sind.

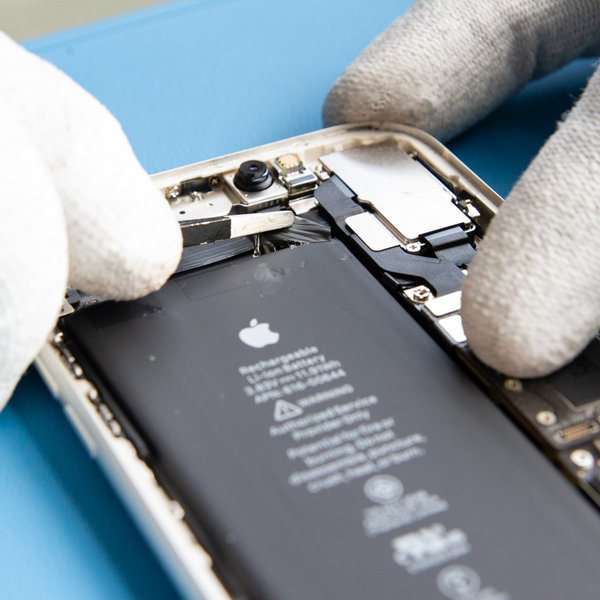

• Greifen Sie die Laschen mit einer stumpfen Pinzette gleichzeitig und ziehen Sie den Klebestreifen langsam von der Batterie weg.
• Wiederholen Sie diesen Vorgang auf allen Seiten.

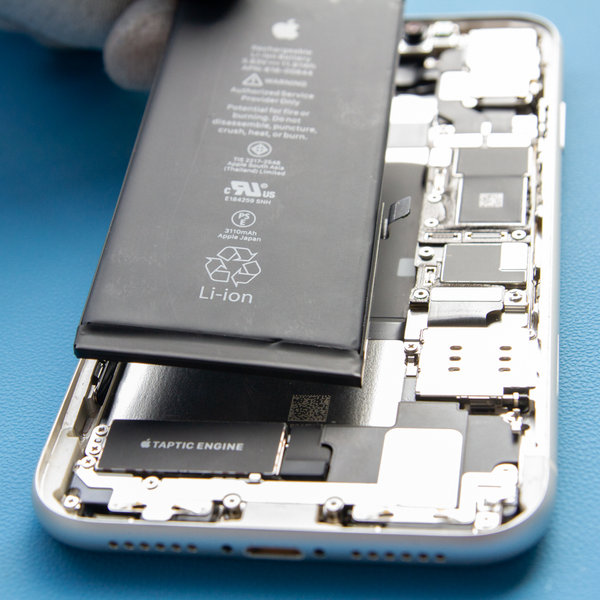

• Entfernen Sie die Batterie.

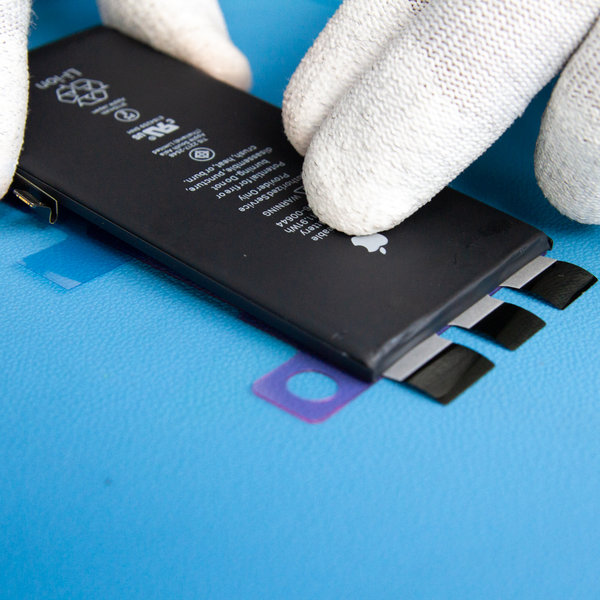

• Ziehen Sie die blaue Kunststofffolie von den neuen Klebestreifen ab und entsorgen Sie sie.
• Platzieren Sie die Klebestreifen vorsichtig auf der Batterie und kleben Sie sie wie gezeigt fest.
• Drücken Sie die Streifen mit den Fingern oder einem Tuch fest auf die Batterie.
• Drücken Sie auch die Mitte an, um das schwarze Kontrolletikett an der Batterie zu befestigen.

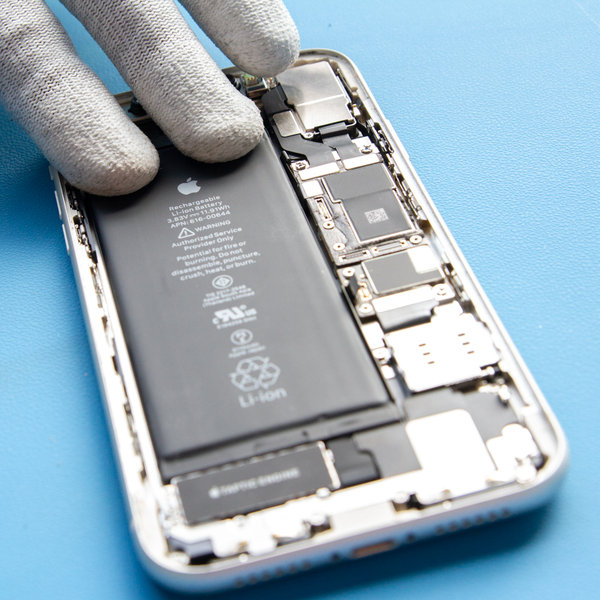

• Setzen Sie die Batterie vorsichtig in das iPhone ein.
• Stellen Sie sicher, dass der Batteriestecker korrekt mit dem Logic Board ausgerichtet ist.

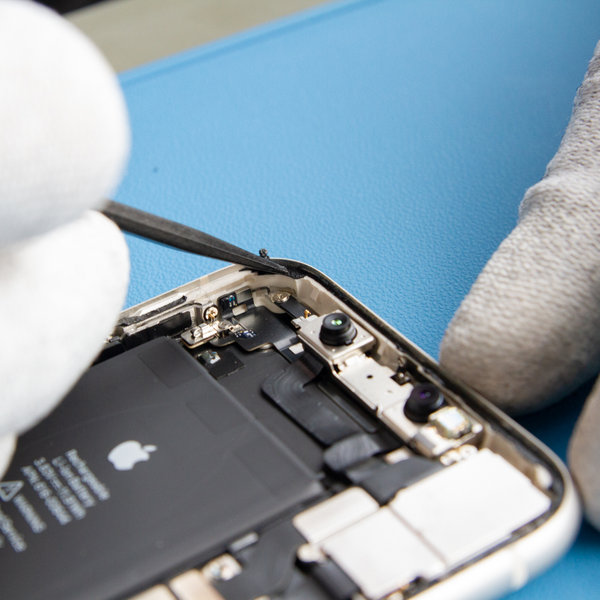

• Entfernen Sie den alten Kleber entlang der Ränder des iPhones.

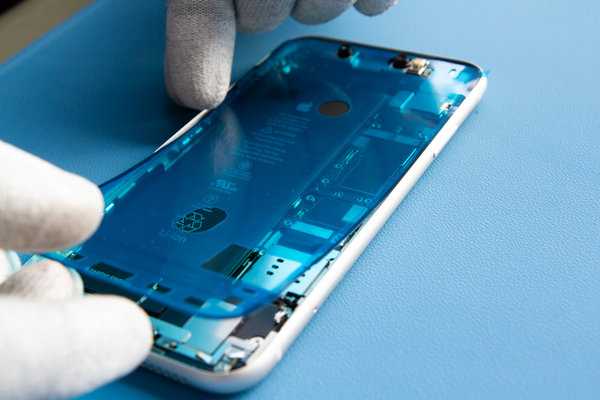

• Bringen Sie neuen Kleber an den Rändern des iPhones an.
• Schließen Sie die Batterie wieder an.

Der neue Kleber sorgt dafür, dass das iPhone wieder gegen Wasser und Staub geschützt ist.

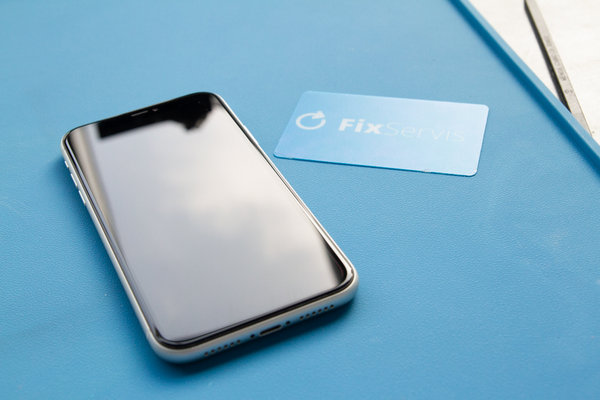

• Befolgen Sie zum Wiederzusammenbau diese Anweisungen in umgekehrter Reihenfolge.
