Austausch des LCD-Displays beim iPhone 11 Pro

Bevor Sie beginnen, muss das iPhone auf unter 25 % entladen werden, da eine geladene Li-Ionen-Batterie bei versehentlichem Durchtrennen Feuer fangen oder explodieren kann.

• Schalten Sie das iPhone aus.

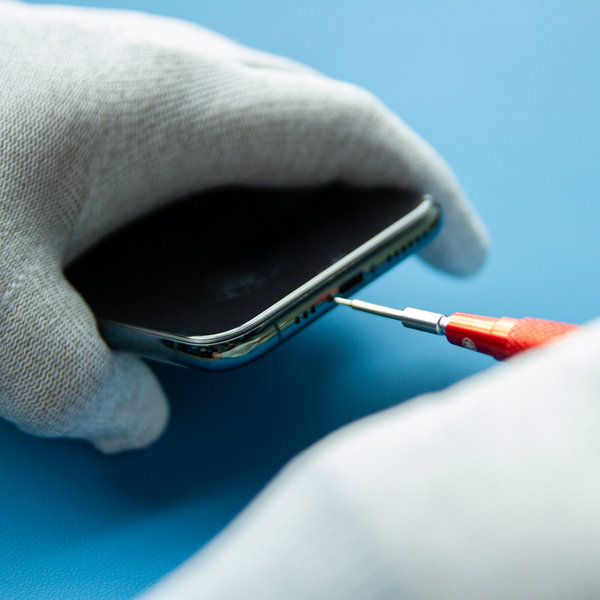

• Lösen Sie mit einem Pentalobe-Schraubendreher (Ph0001.2) die zwei 6,7 mm langen Pentalobe-Schrauben an der Unterkante des iPhones.

Durch das Öffnen des iPhones wird die wasserdichte Versiegelung beschädigt. Halten Sie daher vor Beginn dieses Schritts eine Ersatzdichtung bereit. Ohne neue Dichtung ist das iPhone nicht mehr wasserdicht.

• Kleben Sie Verpackungsklebeband auf das Display des iPhones, bis das gesamte Display abgedeckt ist.
• So bleiben die Glassplitter fixiert und die strukturelle Stabilität beim Anheben des Displays wird gewährleistet.

Tragen Sie eine Schutzbrille, um Ihre Augen vor Glassplittern zu schützen, die sich während der Reparatur lösen könnten.

Das Erwärmen der Unterkante des iPhones hilft, den Displaykleber aufzuweichen und das Öffnen zu erleichtern.

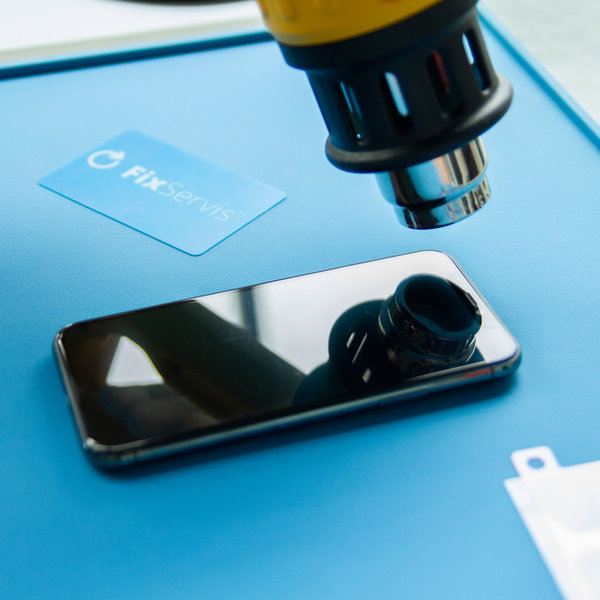

• Erwärmen Sie die Unterkante des iPhones mit einem Föhn oder einer Heißluftpistole etwa 3 Minuten lang, bis eine Temperatur von ca. 80 °C erreicht ist.
• Legen Sie das iPhone niemals in die Mikrowelle!!!

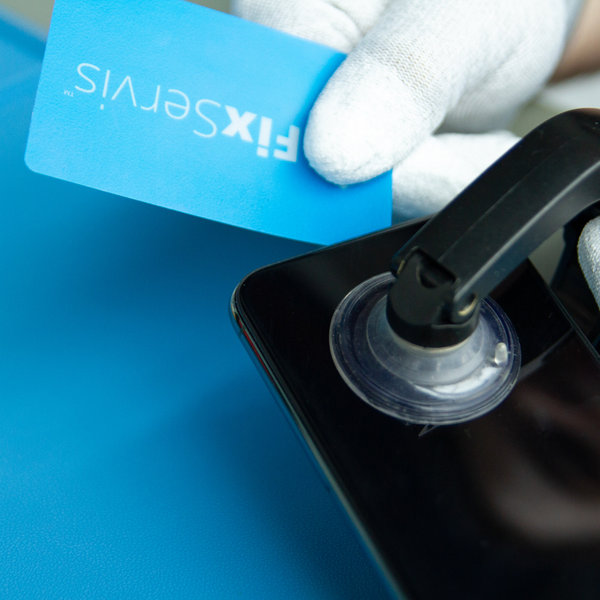

• Platzieren Sie die Saugnäpfe nahe der Unterkante des iPhones, einen an der Vorderseite und den anderen an der Rückseite, und drücken Sie sie vorsichtig an.
• Halten Sie das iPhone sicher fest und verwenden Sie die Saugnäpfe, um das Display vorsichtig von der Rückseite des Telefons zu lösen.
• Nachdem das Display etwa 3 mm von der Rückseite getrennt ist, führen Sie die Fixservis-Karte in den Spalt ein.

Der Kleber, der das Display an Ort und Stelle hält, ist sehr stark, daher erfordert das Erzeugen dieses ersten Spalts erhebliche Kraft. Wenn Sie Schwierigkeiten haben, erwärmen Sie die Unterkante erneut und bewegen Sie das Display vorsichtig mehrmals nach oben und unten, um den Kleber zu schwächen, bis sich ein Spalt bildet, in den Sie die Fixservis-Karte einsetzen können.

• Nachdem der Kleber an den Rändern erfolgreich gelöst wurde, können Sie die Saugnäpfe entfernen.

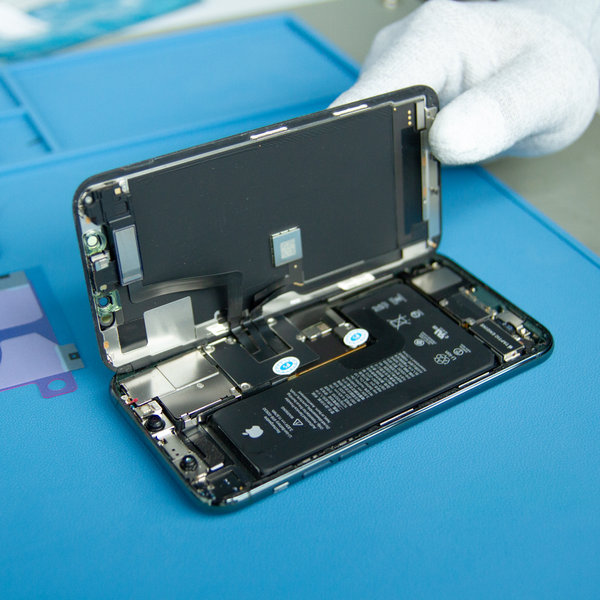

• Öffnen Sie das iPhone, indem Sie das Display nach links aufklappen.
• Wir empfehlen, das Display abzustützen, damit das Flachkabel, das das Display mit dem Logic Board verbindet, nicht abreißt.

Versuchen Sie vorerst nicht, das Display vollständig zu trennen, da es noch über einige empfindliche Flachkabel mit dem Logic Board des iPhones verbunden ist.

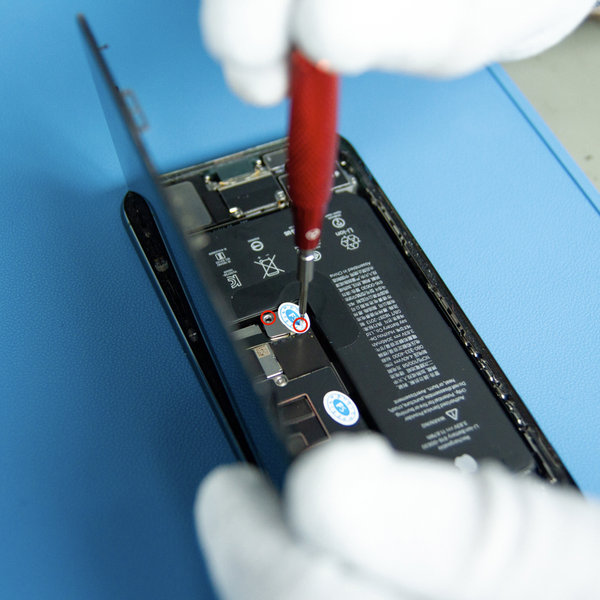

• Lösen Sie die zwei 1,3 mm langen Schrauben, mit denen die Abdeckung des Batteriesteckers befestigt ist, und entfernen Sie sie gleichzeitig.

Achten Sie während der gesamten Reparatur darauf, jede Schraube genau an ihre ursprüngliche Position zurückzusetzen, um Schäden am iPhone zu vermeiden.

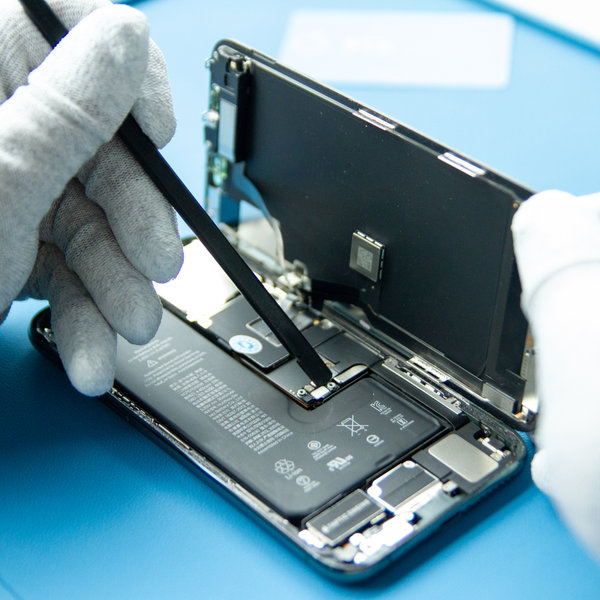

• Verwenden Sie die Spitze des Spudgers, um den Batteriestecker vom Logic Board zu trennen.

Achten Sie darauf, die schwarze Silikondichtung um diesen und andere Board-Anschlüsse nicht zu beschädigen. Diese Dichtungen bieten einen hohen Schutz vor dem Eindringen von Wasser und Staub.

• Biegen Sie den Stecker leicht vom Logic Board weg, um während der Reparatur einen versehentlichen Kontakt mit dem Anschluss und eine Stromversorgung des iPhones zu verhindern.

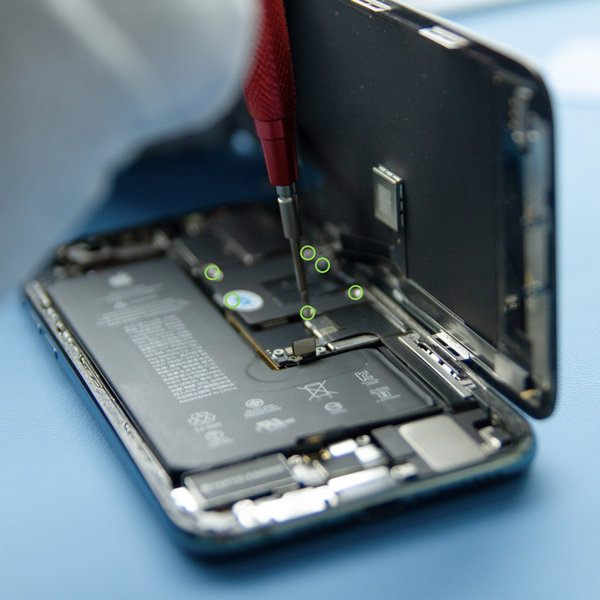

• Lösen Sie mit einem Pentalobe-Schraubendreher die sechs 1,3 mm langen Schrauben, mit denen die Abdeckung des Logic Boards befestigt ist, und entfernen Sie diese anschließend.

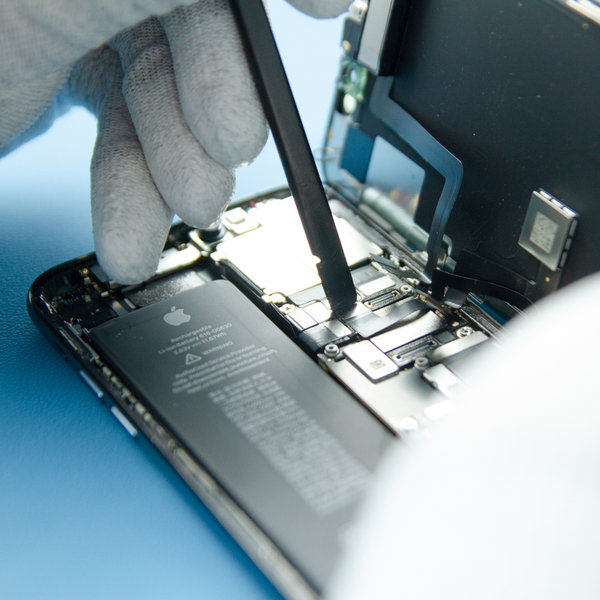

• Trennen Sie mit dem Spudger den Stecker des OLED-Panels sowie die Steckverbindungen des Frontsensors und des Digitizers.

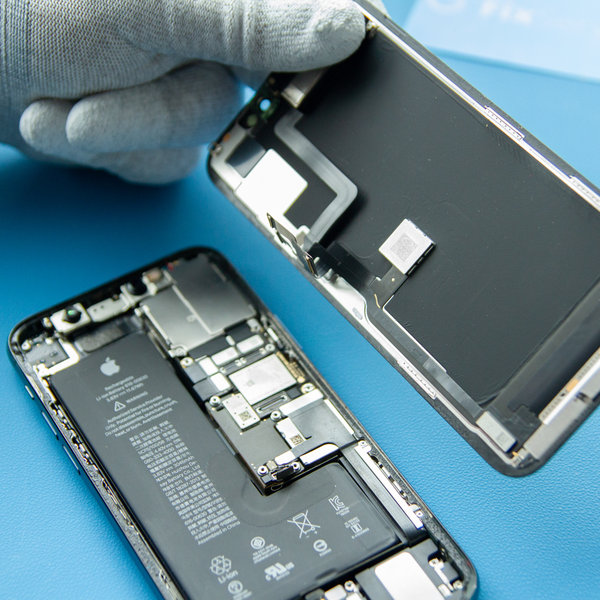

• Entfernen Sie das Display vom Logic Board.

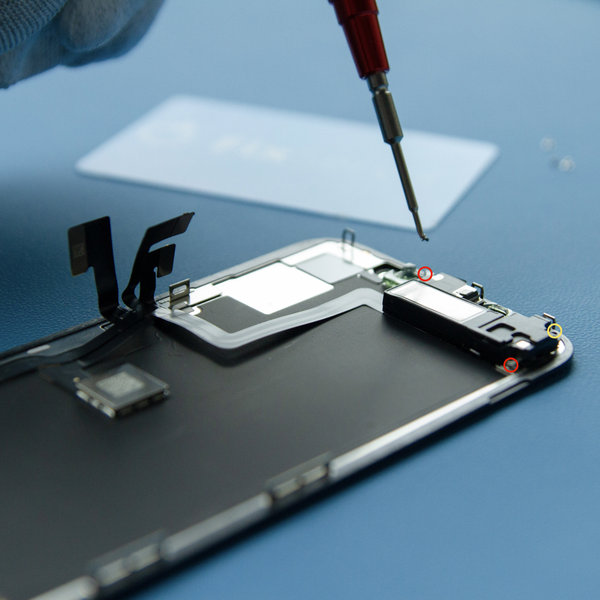

Entfernen Sie mit einem Pentalobe-Schraubendreher die drei Schrauben, mit denen die Lautsprecher-/Sensorbaugruppe an der Rückseite des Displays befestigt ist:

• zwei 1,3 mm lange Schrauben,
• eine 1,9 mm lange Schraube.

• Der Hörmuschel-Lautsprecher ist leicht festgeklebt.
• Hebeln Sie die obere Kante des Lautsprechers vorsichtig mit der Spitze des Spudgers an.

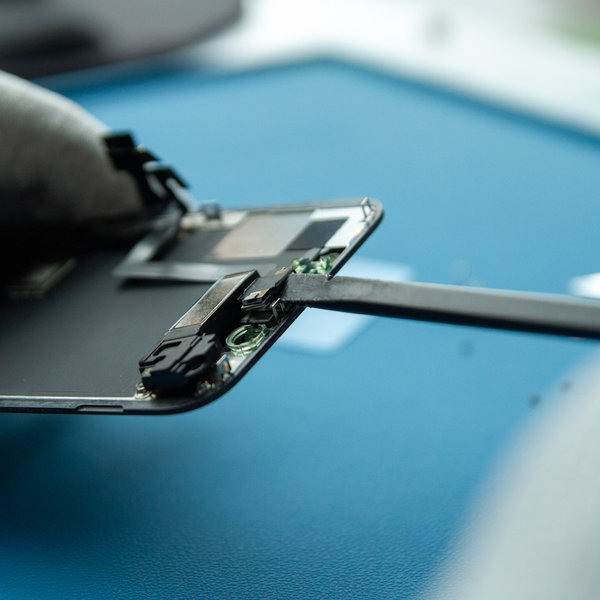

• Klappen Sie die Lautsprecherbaugruppe nach unten, weg von der Oberseite des Displays.

Der Lautsprecher bleibt über ein sehr dünnes Flachkabel verbunden. Achten Sie darauf, das Kabel nicht zu überdehnen oder zu beschädigen.

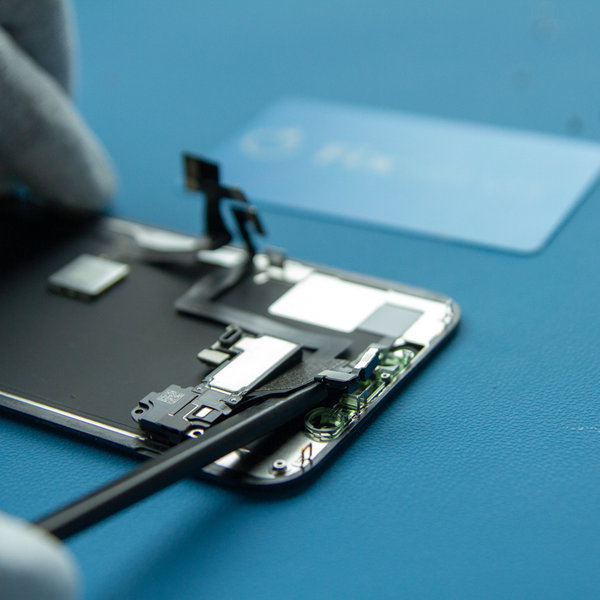

• Verwenden Sie den Spudger, um den Lichtsensor zu lösen und ihn aus der Aussparung im Display zu entfernen.

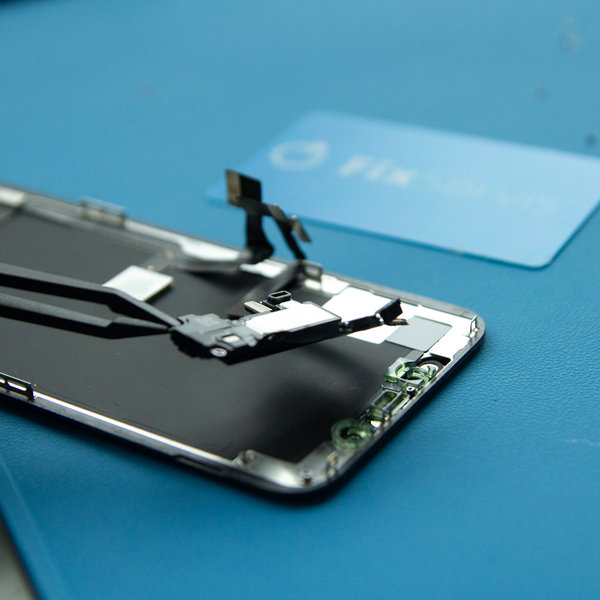

• Entfernen Sie die Hörmuschel-Lautsprecher- und Frontsensorbaugruppe.

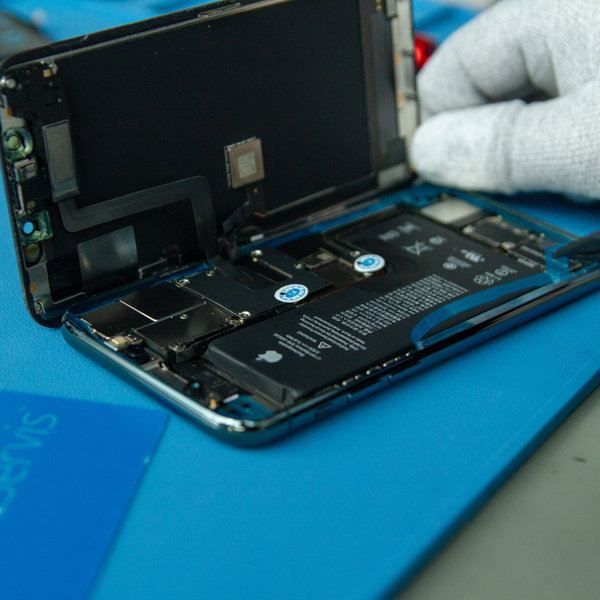

• Installieren Sie die Lautsprecher- und Frontsensorbaugruppe auf dem neuen LCD-Display.

Befolgen Sie zum Wiedereinbau diese Anweisungen in umgekehrter Reihenfolge.
