Batteriewechsel beim iPhone 14 Pro

Seien Sie vorsichtig, dass beim Öffnen des iPhone-Displays keine Flüssigkeiten eindringen können. Stellen Sie sicher, dass Sie Ersatzdichtungen bereit haben, bevor Sie fortfahren.

1. Schalten Sie Ihr iPhone vor Beginn der Demontage aus und kleben Sie alle Risse mit Klebeband ab.

2. Entfernen Sie die beiden 6,8 mm langen Pentalobe-P2-Schrauben an der Unterkante des iPhones.

A) Erwärmen des Telefons

Es wird empfohlen, ESD-Schutzhandschuhe zu tragen.

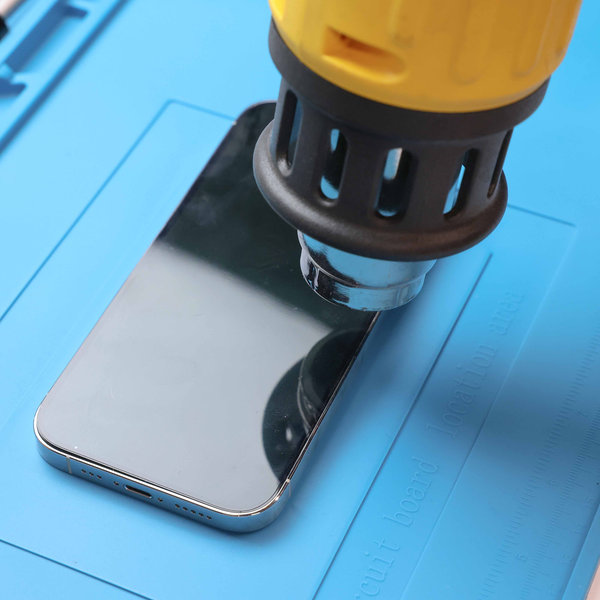

Erwärmen Sie das Display mit einem Föhn oder einer Heißluftpistole etwa 3 Minuten lang rundum auf eine Temperatur von ca. 80 °C (176 °F) oder bis es aufgrund der hohen Temperatur schwierig wird, die Hand auf dem Telefon zu halten.

Das Erwärmen des Telefons hilft, den Klebstoff zwischen dem Display und dem Telefonrahmen aufzuweichen, wodurch es sich leichter öffnen lässt.

Entlang der linken Kante des iPhones befinden sich Flexkabel. Führen Sie den Öffnungshebel oder die Karte nicht in diese Seite ein!



B) Öffnen des Displays

Das Display kann auf zwei verschiedene Arten geöffnet werden: Die erste Methode ist die Verwendung eines Saugnapfes, die zweite Methode ist die Verwendung eines Sicherungswerkzeugs, was sicherer ist.

In dieser Anleitung werden wir mit einem Saugnapf fortfahren.



Platzierung der Saugnäpfe

Platzieren Sie die Saugnäpfe nahe der Unterkante des iPhones, einen auf der Vorderseite und einen auf der Rückseite, und drücken Sie sie vorsichtig an.

Wenn Sie einen einzelnen Saugnapf verwenden, befestigen Sie ihn an der Unterkante des Telefons und vermeiden Sie dabei den Rand des Glases selbst.

Halten Sie Ihr iPhone fest und ziehen Sie mit festem, gleichmäßigem Druck am Saugnapf, um einen kleinen Spalt zwischen dem Rahmen und dem Display zu schaffen.

Nachdem Sie das Display etwa 3 mm vom Rahmen gelöst haben, führen Sie einen Öffnungshebel oder eine Karte in den Spalt ein.

Der Klebstoff, mit dem das Display befestigt ist, ist sehr stark. Daher erfordert das Erzeugen dieses ersten Spalts erhebliche Kraft. Wenn Sie Schwierigkeiten haben, erwärmen Sie die Unterkante erneut und schieben Sie das Display vorsichtig wiederholt auf und ab, um den Klebstoff zu schwächen, bis Sie einen Spalt erzeugt haben, der groß genug ist, um die Karte einzuführen.



C) Erwärmen der rechten Kante

Erwärmen Sie die rechte Kante des iPhones (die Kante mit dem Ein-/Aus-Schalter) mit einem Föhn oder einer Heißluftpistole 90 Sekunden lang oder bis der Bildschirm zu heiß zum Anfassen ist.



D) Trennen des Klebstoffs (rechte Seite des iPhones)

Schieben Sie den Öffnungshebel oder die Karte von der unteren rechten Ecke zur oberen rechten Ecke, um den Klebstoff zu trennen.

Führen Sie den Öffnungshebel oder die Karte nicht mehr als 3 mm ein, da Sie sonst interne Komponenten beschädigen könnten.

Lassen Sie den Öffnungshebel oder die Karte in der oberen rechten Ecke, bevor Sie fortfahren.

Erwärmen Sie die Oberkante des iPhones mit einem Föhn oder einer Heißluftpistole 90 Sekunden lang oder bis der Bildschirm zu heiß zum Anfassen ist.

Schieben Sie den Öffnungshebel oder die Karte um die obere rechte Ecke des iPhones, um die obere Klebeverbindung zu lösen.

Bevor Sie fortfahren, lassen Sie den Öffnungshebel oder die Karte in der oberen linken Ecke.



E) Erwärmen der linken Kante

Erwärmen Sie die linke Kante des iPhones mit einem Föhn oder einer Heißluftpistole 90 Sekunden lang oder bis der Bildschirm zu heiß zum Anfassen ist.



F) Trennen des Klebstoffs (linke Seite des iPhones)

Führen Sie den zweiten Öffnungshebel oder die Karte in die untere linke Ecke des iPhones ein.

Schieben Sie den Öffnungshebel oder die Karte entlang der gesamten Kante, bis sich die Clips lösen, die das Display halten. Seien Sie sehr vorsichtig mit den Flexkabeln, die sich auf dieser Seite des Displays befinden.

Wenn Sie Schwierigkeiten haben, den Klebstoff zu trennen, erwärmen Sie die linke Kante erneut.

a. Lösen Sie den Sauggriff vom Bildschirm.

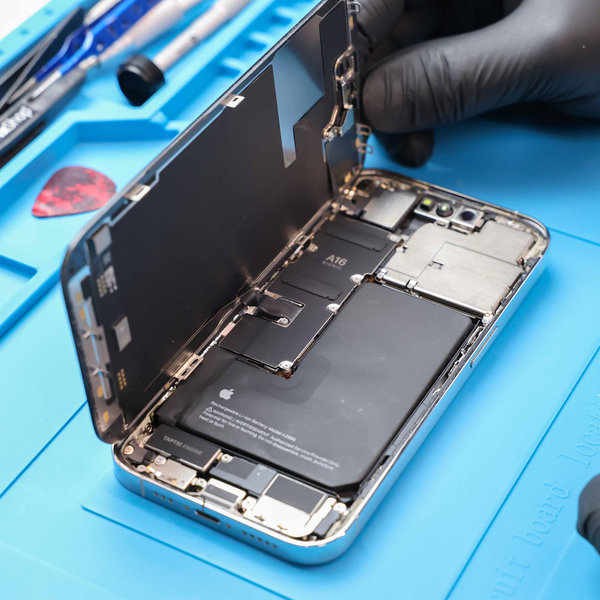

b. Drehen Sie Ihr iPhone so, dass die rechte Kante zu Ihnen zeigt. Öffnen Sie Ihr iPhone, indem Sie den Bildschirm von der rechten Seite her anheben, wie beim Öffnen eines Buchdeckels.

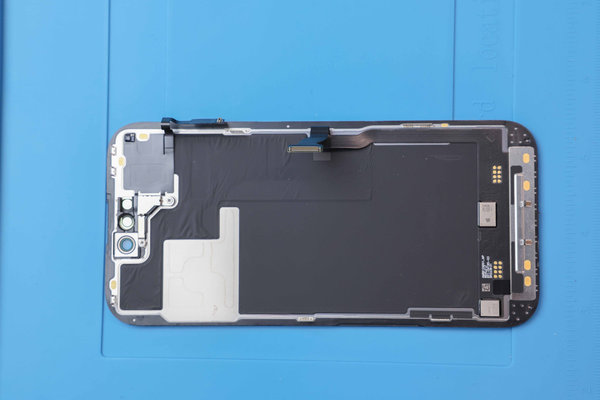

c. Lehnen Sie den Bildschirm gegen einen stabilen Gegenstand, damit er während der Arbeit am Telefon aufrecht bleibt.

d. Setzen Sie beim Zusammenbau den Bildschirm wieder ein und richten Sie die Clips entlang der Oberkante aus. Drücken Sie die Oberkante vorsichtig fest, bevor Sie den Rest des Bildschirms befestigen.

e. Wenn er nicht reibungslos einrastet, überprüfen Sie die Clips am Rand des Bildschirms, um sicherzustellen, dass sie nicht verbogen sind.

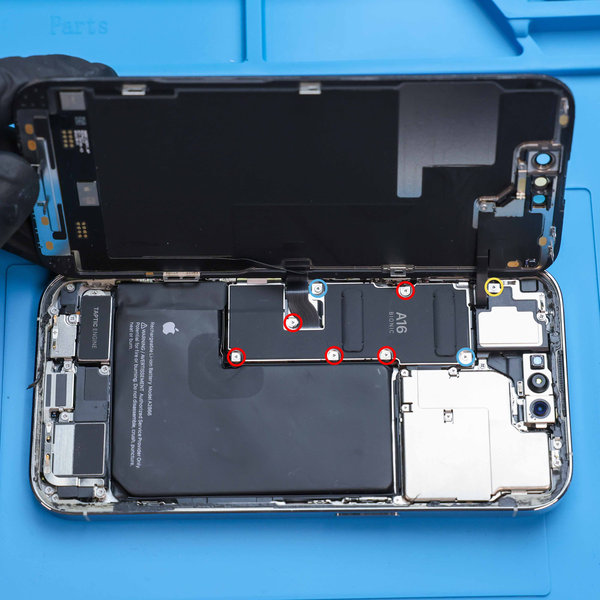

a. Entfernen Sie mit einem Y000-Schraubendreher die 8 Schrauben, mit denen die Abdeckungen des Akkuanschlusses befestigt sind.

• Fünf 1,3 mm lange Schrauben
• Zwei 1,6 mm lange Schrauben
• Eine 1,9 mm lange Schraube

b. In dieser Phase des Zusammenbaus empfiehlt es sich, Ihr iPhone einzuschalten und alle Funktionen zu testen, bevor Sie den Bildschirm wieder verschließen.

c. Stellen Sie sicher, dass Sie das Gerät vollständig ausgeschaltet haben, bevor Sie die Arbeit fortsetzen.

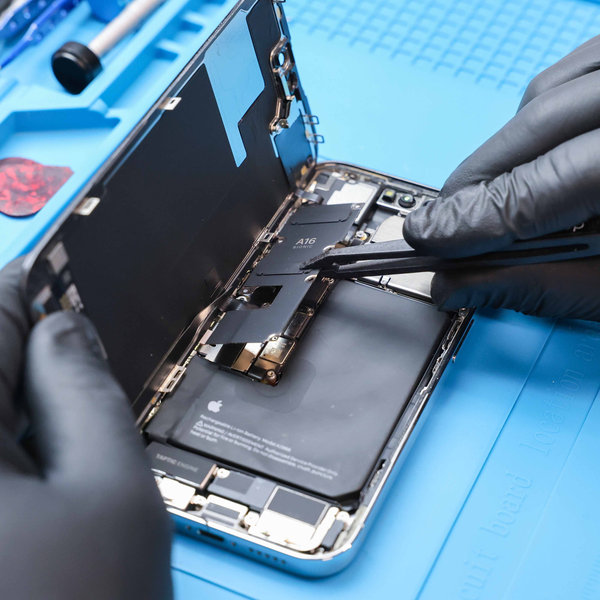

a. Fassen Sie die Anschlussabdeckung mit einer Pinzette und schieben Sie sie vorsichtig nach unten, um sie zu entfernen.

a. Verwenden Sie das spitze Ende eines Spatels, um das Batteriekabel zu trennen, indem Sie den Stecker vorsichtig gerade aus seiner Buchse heraushebeln.

b. Achten Sie darauf, die schwarze Silikondichtung, die diesen und andere Anschlüsse der Platine umgibt, nicht zu beschädigen, da diese Dichtungen zusätzlichen Schutz vor Wasser und Staub bieten.

c. Biegen Sie den Stecker leicht von der Hauptplatine weg, um zu verhindern, dass er sich während der Reparatur versehentlich wieder verbindet und das Telefon mit Strom versorgt.

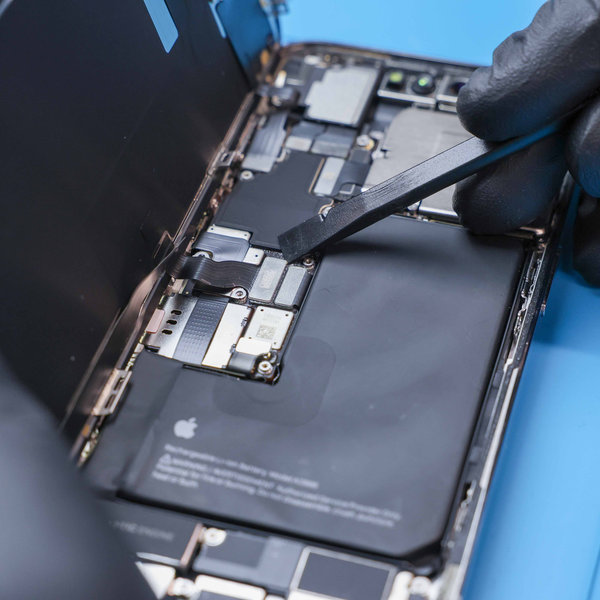

a. Verwenden Sie das spitze Ende eines Spatels, um das erste Displaykabel zu trennen, indem Sie den Stecker gerade aus seiner Buchse heraushebeln.

b. Wiederholen Sie den Vorgang mit dem anderen Kabel.

a. Tragen Sie nach der Reinigung des Bereichs mit Isopropylalkohol einen neuen Klebstoff auf.

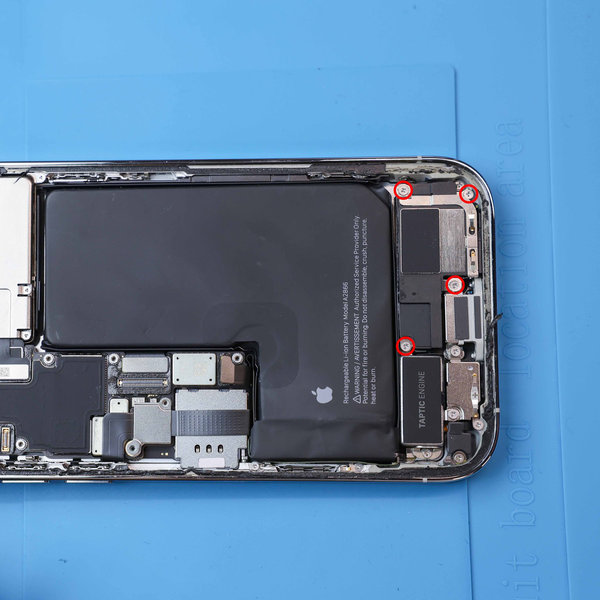

a. Entfernen Sie die vier 1,5 mm langen Schrauben, mit denen der Lautsprecher befestigt ist.

b. Hebeln Sie den Lautsprecher mit dem flachen Ende eines Spatels aus dem Gerät heraus und lösen Sie ihn.

c. Nehmen Sie den Lautsprecher mit einer Pinzette in die Hand.

a. Wenn Ihr neues Teil keinen Kunststoffstreifen auf der Oberseite des Taptic Engine-Moduls enthält, müssen Sie diesen auf das Ersatzteil übertragen.

b. Lösen Sie den Klebestreifen vorsichtig mit den Fingern oder einer Pinzette vom Taptic Engine-Modul.

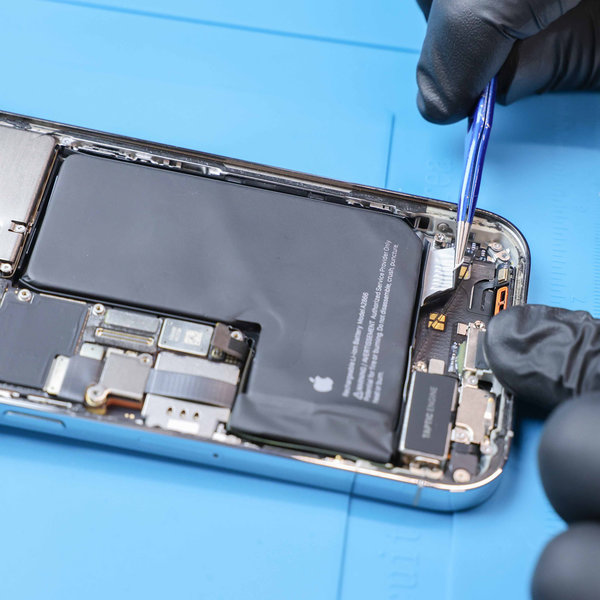

a. Der Akku ist mit drei dehnbaren Klebestreifen am hinteren Gehäuse befestigt: zwei an der Unterkante und einer an der Oberkante.

b. Jeder Streifen hat eine schwarze Lasche, die leicht an der Akku-Kante befestigt ist.

c. In den nächsten Schritten ziehen Sie an jeder Lasche, um den Klebstoff unter dem Akku nach und nach zu dehnen. Diese Klebestreifen, ähnlich wie Command Strips, verlieren beim Dehnen ihre Klebekraft, sodass sich der Akku leicht entfernen lässt.

d. Wenn ein Streifen reißt, bleiben Sie ruhig – sie funktionieren nicht immer einwandfrei. Lesen Sie weiter, um Anweisungen zum Umgang mit gerissenen Streifen zu erhalten.

a. Halten Sie das Telefon an den Seiten fest.

b. Greifen Sie die erste Lasche mit dem Finger oder verwenden Sie einen Spudger und ziehen Sie sie langsam vom Akku nach unten.

c. Seien Sie vorsichtig, da Sie sich nun in der Nähe des Akkus befinden und bei einer Beschädigung gefährliche Chemikalien austreten oder sogar eine Explosion verursacht werden können. Drücken Sie daher nicht auf den Akku und stoßen Sie nicht mit Werkzeugen darauf.

d. Halten Sie den Zugstreifen flach und faltenfrei und in einem flachen Winkel. Seien Sie geduldig, da es einige Zeit dauern kann, bis er sich dehnt.

e. Greifen Sie den zweiten Zugstreifen und wiederholen Sie den Vorgang.

f. Wenn sich einer der Klebestreifen unter dem Akku löst und nicht mehr entfernt werden kann, verwenden Sie eine Pinzette und einen Öffnungshebel, um ihn abzuziehen.

g. Ziehen Sie sehr langsam daran.

h. Wenn Sie keinen Erfolg hatten und die Batterie festsitzt, geraten Sie nicht in Panik.

i. Geben Sie ein paar Tropfen Isopropylalkohol auf die abgebrochenen Klebestreifen und warten Sie eine Weile, bis der Klebstoff aufgeweicht ist.

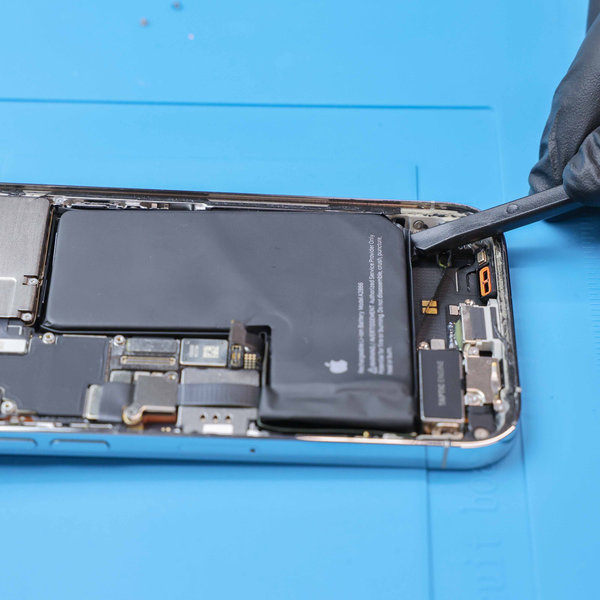

j. Heben Sie die Batterie anschließend mit dem flachen Ende eines Spatels an.

a. Überprüfen Sie nach dem Entfernen des Akkus, ob noch Alkohol im Telefon vorhanden ist, und wischen Sie es trocken, bevor Sie den neuen Akku einlegen.

b. Legen Sie unter keinen Umständen einen beschädigten oder verformten Akku ein.

c. Führen Sie nach dem Zusammenbau einen erzwungenen Neustart durch.

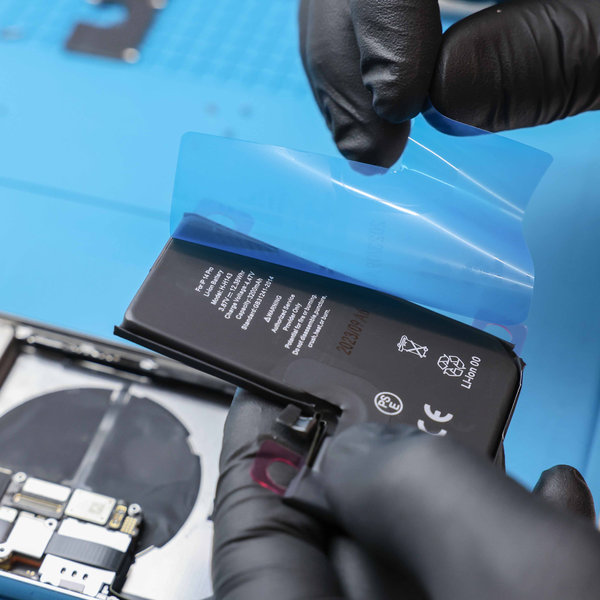

Entfernen Sie vorsichtig das verbleibende Stück Folie, um die Seite des Batterieklebers, die am Batteriefach haftet, vollständig freizulegen.

Legen Sie die Batterie in das Fach ein und drücken Sie sie leicht in das Gerät.

Schließen Sie das Batteriekabel an die entsprechende Buchse auf der Hauptplatine an.

Es wird empfohlen, die Reparatur an dieser Stelle mit der neuen Batterie zu testen, solange die Rückseite des Telefons noch nicht versiegelt ist.

Schließen Sie vorübergehend alle Komponenten der Rückseite wieder an, schalten Sie Ihr Telefon ein und vergewissern Sie sich, dass es ohne Probleme funktioniert.

Schalten Sie es wieder aus, trennen Sie die Komponenten der Rückseite und fahren Sie mit dem Zusammenbau fort.



Entfernen Sie den alten Klebstoff rund um die Hülle Ihres iPhones mit einem Spudger oder einer Pinzette.

Achten Sie darauf, alle verbleibenden Klebstoffreste mit der Spitze Ihres Spudgers zu entfernen.

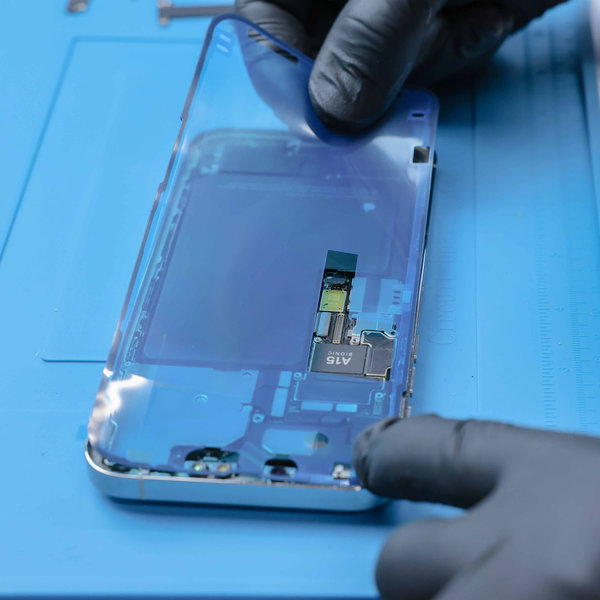

Verbinden Sie alle Komponenten des Telefons in umgekehrter Reihenfolge wieder mit der Rückseite und tragen Sie den neuen Klebstoff an den Rändern des iPhones auf.

Der neue Klebstoff sorgt dafür, dass das iPhone wasser- und staubgeschützt ist.

Bevor Sie die Rückseite auf das iPhone setzen, entfernen Sie unbedingt die Schutzfolie.

Seien Sie beim Auftragen des neuen Klebstoffs präzise. Eine unsachgemäße Installation kann dazu führen, dass Ihr iPhone nicht mehr wasserfest ist und die Wahrscheinlichkeit eines Eindringens von Staub oder Feuchtigkeit steigt.





Bauen Sie die Lautsprecherbaugruppe und das Display wieder ein.

Überprüfen Sie das Telefon auf überschüssige Schrauben und Kleinteile, die möglicherweise im Gehäuse des Telefons stecken geblieben sind, und entfernen Sie diese.

Befolgen Sie beim Zusammenbau des iPhones in umgekehrter Reihenfolge diese Anweisungen.

Führen Sie nach dem Zusammenbau einen erzwungenen Neustart durch. Dies kann helfen, mögliche Probleme zu vermeiden.
