Ersetzen des iPhone 5S LCD Displays

Hinzugefügt am 11.01.2022

Technischer Schwierigkeitsgrad

mittlerer

Dauer des Verfahrens

1 Stunde

Anzahl der Schritte im Handbuch

14

Benötigte Ersatzteile:

Ein beschädigtes Display ist keine angenehme Überraschung. Egal, ob es sich um einen Display-Fehler oder ein kaputtes iPhone handelt, die folgende Anleitung hilft Ihnen, es zu reparieren, auch unter häuslichen Bedingungen.

Ersatzteile für das iPhone 5S finden Sie in unserem Angebot in der Rubrik Ersatzteile. Wenn Sie auf der Suche nach einem Service für Ihr iPhone sind, besuchen Sie bitte eine unserer Filialen.

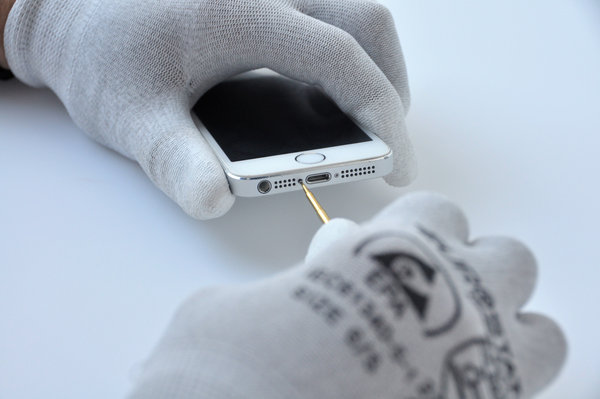

Schritt 1Demontage der Pentalobe-Schrauben

  • Vergewissern Sie sich vor der Demontage, dass das Gerät ausgeschaltet ist.

  • Entfernen Sie die beiden 3,6 mm Pentalobe-Schrauben neben dem Lightning-Ladeanschluss

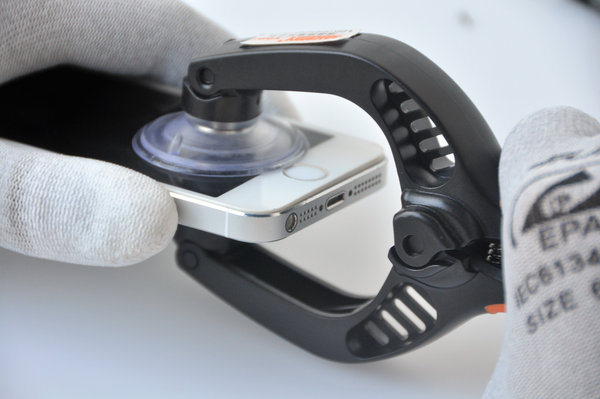

Schritt 2Öffnen mit Jakemy

Die nächsten beiden Schritte zeigen, wie nützlich und praktisch die Öffnungshilfe des Jakemy LCD ist:

  • Drücken Sie den Griff am Jakemy-Gerät, um die Saugnapfbacken zu öffnen.

  • Platzieren Sie das iPhone zwischen den Saugnapfbacken und in der mittleren Halterung.

  • Der obere Saugnapf sollte direkt über der Home-Taste bleiben.

  • Drücken Sie die Saugnapfbacken fest gegen das Display und die Rückseite des iPhone.

  • Halten Sie das Telefon fest und drücken Sie die Griffe des Jakemy-Tools zusammen.

  • Der LCD-Satz wird dann von der hinteren Abdeckung des iPhones abgenommen.

  • Trennen Sie die Saugnäpfe von dem geöffneten iPhone.

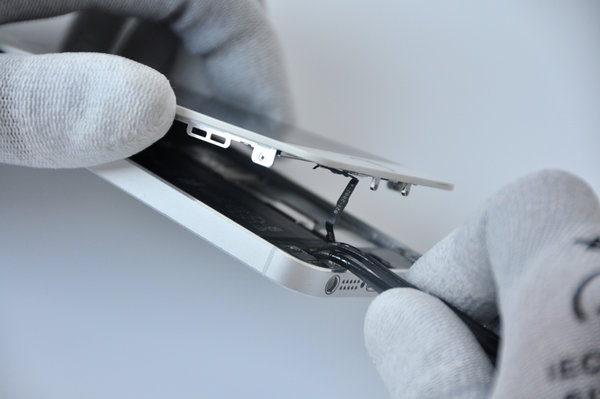

Schritt 3Trennen Sie das flexible Kabel der Home-Taste

  • Öffnen Sie das iPhone gerade so weit, dass Sie die Metallhalterung des Home-Button-Flexkabels entfernen können.
  • Öffnen Sie das iPhone nicht weiter, da sonst die Gefahr besteht, dass das Home-Button-Flexkabel oder der Anschluss, an dem es angeschlossen ist, beschädigt wird. Das Flexkabel darf nicht gedehnt werden.

  Nur die originale Home-Taste stellt sicher, dass Touch ID für Sie funktioniert. Wenn das flexible Kabel beschädigt ist, funktioniert die Home-Taste, aber ohne Touch ID.

  • Lösen Sie die Metallkappe mit der spitzen Seite des Spudgers und entfernen Sie sie mit einer Pinzette.
  • Lösen Sie die Metallkappe mit der spitzen Seite des Spudgers und entfernen Sie sie mit einer Pinzette.

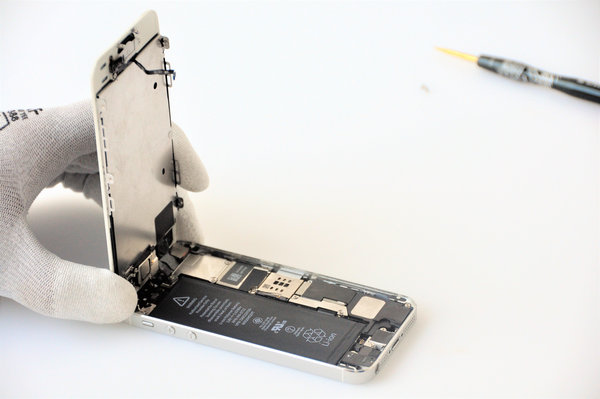

Schritt 4Öffnen Sie das Gerät

Nachdem Sie das Flexkabel abgezogen haben, öffnen Sie das iPhone bis zu einem Winkel von maximal 90°.

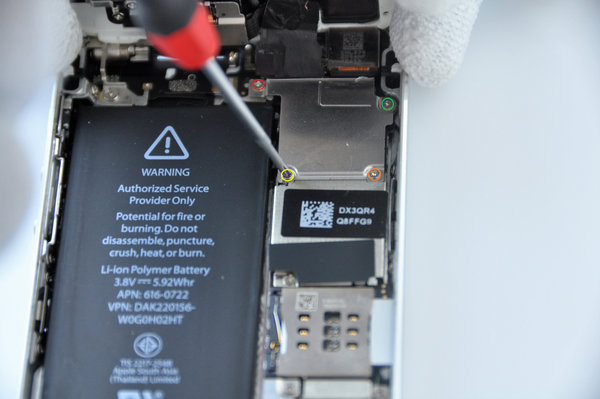

Schritt 5Entfernen der Schrauben der Metallhalterung

  • Rot: Eine 1,7mm Phillips #000 Schraube

  • Orange: Eine 1,2mm Phillips #000 Schraube

  • Gelb: Eine 1,3mm Phillips #000 Schraube

  • Grün: eine weitere 1,7-mm-Kreuzschlitzschraube #000 - diese Schraube nicht mit einem magnetisierten Schraubenzieher anziehen, seien Sie vorsichtig, um sie nicht zu verlieren.

  • Achten Sie auch darauf, die Schrauben nicht zu vertauschen, wenn Sie die Schraube an einer falschen Stelle einsetzen können Sie Ihr iPhone dauerhaft beschädigen

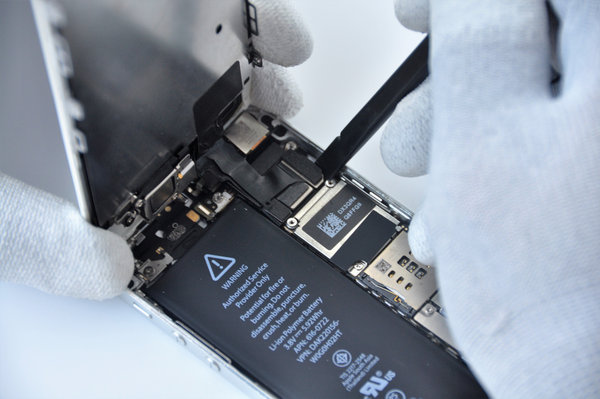

Schritt 6Trennen Sie die Frontkamera und den Näherungssensor

  • Verwenden Sie die flache Seite des Spudgers, um die Frontkamera und den Näherungssensor zu entfernen.

  • Ziehen Sie den Stecker des LCD-Kabels ab, während Sie die Vorderseite des Geräts weiterhin stützen.

  • Ziehen Sie schließlich den Stecker des Digitalisiererkabels ab.

  • Nehmen Sie das vordere LCD-Display von der hinteren Abdeckung ab.

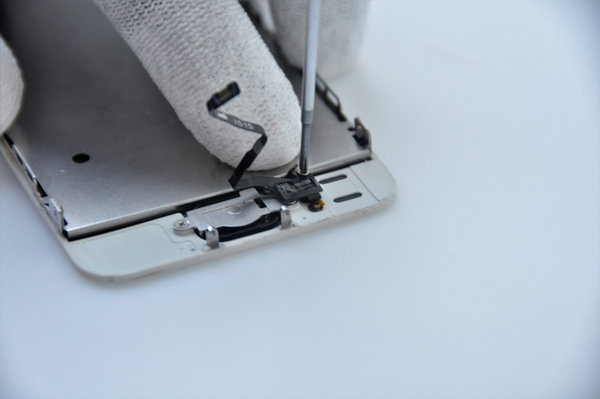

Schritt 7Trennen Sie das flexible Kabel der Home-Taste

  • Lösen Sie die einzelne Kreuzschlitzschraube (#000), die das flexible Kabel der Home-Taste hält.

  • Die Schraube ist mit einer Kontaktfeder versehen. Vergewissern Sie sich, dass sie sich beim Zusammensetzen oben befindet, am nächsten zum LCD-Display.

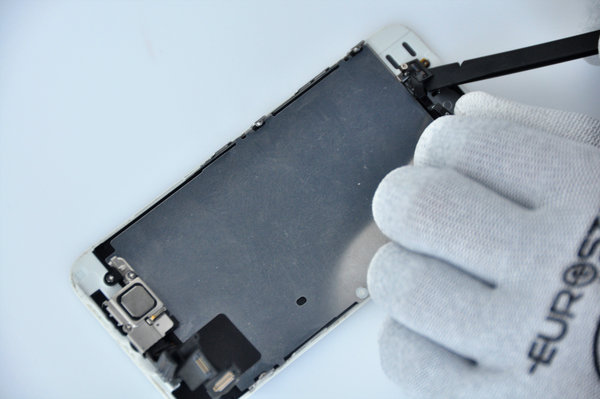

Schritt 8Halterung der Home-Taste abnehmen

  • Klappen Sie das Kabel der Home-Taste von der Halterung der Home-Taste herunter:

  • Entfernen Sie die beiden 1,4-mm-Kreuzschlitzschrauben (#000) aus der Halterung der Home-Taste.

  • Entfernen Sie die Halterung für die Home-Taste von der Frontplatte.

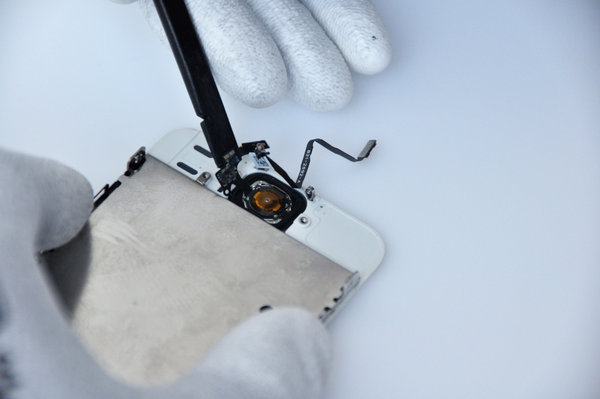

Schritt 9Entfernen des Home-Button-Kabels

  • Führen Sie die Spitze des Spudgers unter das Kabel der Home-Taste.

  • Das Kabel der Home-Taste ist mit Klebstoff befestigt

 Arbeiten Sie vorsichtig, um Schäden zu vermeiden.

  • Entfernen Sie die Home-Taste noch nicht, da sie noch an der Vorderseite angebracht ist.

  • Entfernen Sie ggf. das Klebeband von der Home-Taste auf der Vorderseite des zerbrochenen LCD-Displays.

  • Drücken Sie vorsichtig von vorne auf die obere linke Ecke der Home-Taste Seite des LCD-Displays.

  • Ziehen Sie die Home-Taste vorsichtig ab (mit dem Stößel).

  • Wählen Sie die Home-Taste auf dem LCD-Bildschirm.

  • Wenn sich der Kleber nicht lösen will, verwenden Sie eine Heißluftpistole, um ihn aufzuweichen.

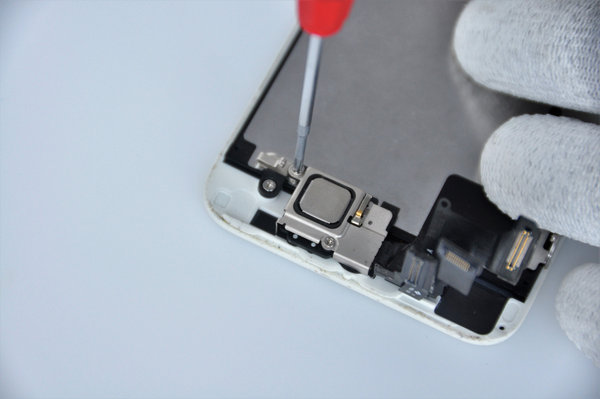

Schritt 10Abnehmen der Hörerhalterung

Entfernen Sie die beiden Schrauben (in der Abbildung farblich gekennzeichnet), mit denen die obere Metallkappe der Komponente befestigt ist:

  • Rot: 4,0 mm Kreuzschlitz #000

  • Orange: 2,3 mm Kreuzschlitz #000

Auch hier ist es sehr wichtig, die Schrauben nicht zu verwechseln. Eine Verwechslung kann zu schweren Schäden am Display führen.

  • Drehen Sie das LCD-Panel wie abgebildet, so dass die Home-Taste von Ihnen weg und der Hörer zu Ihnen zeigt.

  • Lösen Sie vorsichtig den Verschluss in der unteren linken Ecke der Hörerhalterung, aus der Baugruppe heraus.

  • Wenden Sie lieber nicht zu viel Kraft auf, denn der Kopfhörerhalter ist zerbrechlich und verformbar.

  • Schieben Sie den Halter mit der Pinzette leicht nach links.

  • Nehmen Sie die Halterung vom Display ab.

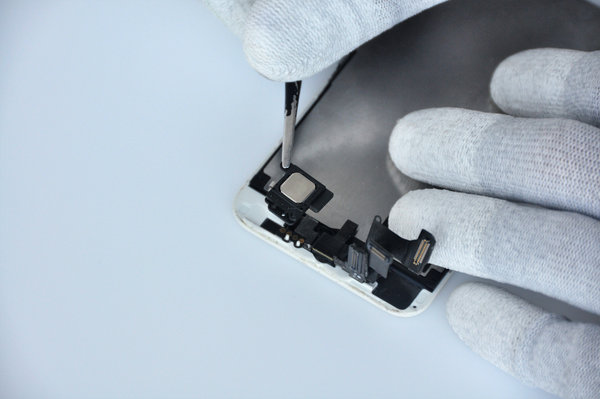

Schritt 11Abnehmen des Hörers

  • Nehmen Sie den Hörer mit einer Pinzette ab.

Wenn Sie nur Ihre Hände benutzen, achten Sie darauf, dass Sie die Goldkontakte nicht berühren, da ein Fettfilm auf der Haut Ihrer Finger einen guten Kontakt verhindern kann.



Schritt 12Abnehmen des Hörers 2.

  • Die Frontkamera mit dem Näherungssensor ist mit einem weichen Klebstoff auf das LCD-Set geklebt, daher ist es besser, den Klebstoff ein wenig zu erwärmen.

  • Heben Sie das Hörerkabel mit der Kante der Pinzette vorsichtig aus dem oben erwähnten Klebstoff.

  • Verwenden Sie die Pinzette nur an den Kontaktstellen des Kopfhörerkabels. Es gibt einen Näherungssensor, der beschädigt werden kann, wenn Sie die Pinzette anderweitig verwenden.

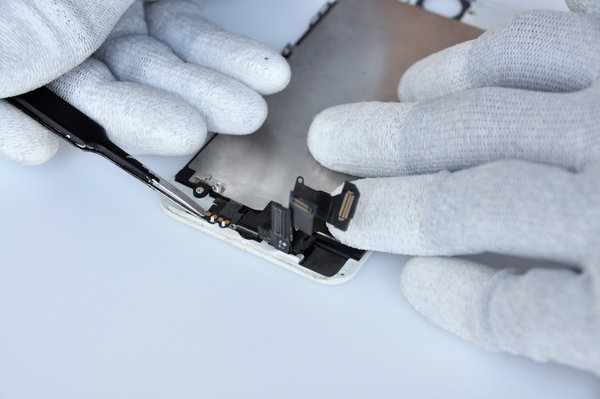

Schritt 13Entfernen Sie den Näherungssensor und die Frontkamera

  • Heben Sie den Umgebungslichtsensor und den Näherungssensor mit der Spitze des Spudgers an und nehmen Sie sie aus der Ablage auf der Vorderseite heraus. Es gibt eine kleine, quadratische Halterung für den Näherungssensor aus Kunststoff und Metall. Diese Halterung ist für die ordnungsgemäße Funktion des Näherungssensors unerlässlich.

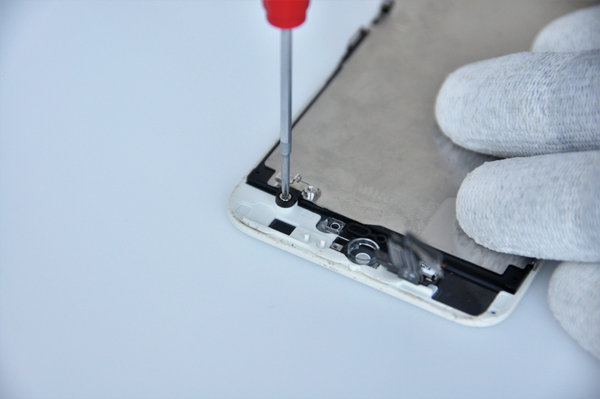

Schritt 14Abnehmen der LCD-Abschirmplatte

  • Lösen Sie die 2,7-mm-Kreuzschlitzschraube #000 auf der Rückseite des Displays.
  • Entfernen Sie zwei 1,2-mm-Kreuzschlitzschrauben von jeder Seite des LCD-Rahmens (insgesamt sind es vier).
  • Entfernen Sie die LCD-Abdeckfolie vom Display. Nur die Frontplatte bleibt erhalten.
  • Um das iPhone wieder zusammenzubauen, führen Sie die Schritte in umgekehrter Reihenfolge aus.
