Akkutausch beim iPhone 13 Pro Max

Bevor du beginnst, muss das iPhone auf unter 25 % entladen werden, da ein geladener Li-Ionen-Akku Feuer fangen oder explodieren kann, wenn er versehentlich beschädigt wird.

1. Schalte das iPhone aus.
2. Löse an der Unterkante des iPhones zwei 6,8 mm lange Pentalobe-Schrauben mit einem Pentalobe-PL1-Schraubendreher (0,8 mm).

Durch das Öffnen des iPhones wird die wasserfeste Versiegelung beschädigt. Halte daher vor Beginn dieses Schritts eine neue Dichtung bereit. Ohne eine neue Dichtung ist dein iPhone nicht mehr wasserdicht.

A) Erhitzen des Telefons

1. Es wird empfohlen, ESD-Schutzhandschuhe zu tragen.
2. Erhitze mit einer Heißluftpistole oder einem Haartrockner die gesamte Unterseite des iPhones etwa 2 Minuten lang, bis eine Temperatur von ca. 80 °C (176 °F) erreicht ist oder bis es aufgrund der hohen Temperatur schwierig wird, das Telefon in der Hand zu halten.

Das Erhitzen des Telefons hilft, den Kleber zwischen Display und Rahmen aufzuweichen und erleichtert so das Öffnen.

Hinweis: Es gibt zwei empfindliche Kabel, die das Display mit dem Telefon verbinden – eines befindet sich leicht oberhalb des Stummschalters, das andere etwa auf halber Höhe zwischen der Leiser-Taste und der Unterkante des Telefons.

Rund um den Rand des Telefons befinden sich mehrere Federkontakte.

Achte darauf, den Gitarrenpick in diesen Bereichen nicht tiefer als empfohlen einzuführen, um ein Verbiegen dieser Kontakte zu vermeiden.



B) Öffnen des Displays

Das Display kann auf zwei verschiedene Arten geöffnet werden: Die erste Methode erfolgt mit einem Saugnapf, die zweite mit einem Fixierwerkzeug, das sicherer ist.

In dieser Anleitung verwenden wir die Methode mit dem Saugnapf.

Platzierung des Saugnapfs

Befestige den Saugnapf an der Unterkante des Telefons und halte dabei Abstand vom Glasrand.
Halte das iPhone sicher fest und ziehe mit gleichmäßigem, kräftigem Druck am Saugnapf, um einen kleinen Spalt zwischen Rahmen und Display zu erzeugen.

Wenn du nur einen einzelnen Saugnapf verwendest, befestige ihn ebenfalls an der Unterkante des Telefons und halte Abstand vom Glasrand.
Halte das iPhone sicher fest und ziehe mit gleichmäßigem, kräftigem Druck am Saugnapf, um einen kleinen Spalt zwischen Rahmen und Display zu erzeugen.

Sobald das Display etwa 3 mm vom Rahmen gelöst ist, führe einen Gitarrenpick oder eine Karte in den Spalt ein.

Der Kleber, der das Display fixiert, ist sehr stark. Das Erzeugen dieses ersten Spalts erfordert daher einen erheblichen Kraftaufwand. Wenn du Schwierigkeiten hast, erhitze die Unterkante erneut und bewege das Display vorsichtig mehrmals nach oben und unten, um den Kleber zu schwächen, bis ein Spalt groß genug entsteht, um die Karte einzuführen.

Bewege den Gitarrenpick entlang der Unterkante mit einer Hin- und Herbewegung, um den Kleber zu lösen.

Lasse den Gitarrenpick in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbindet.



C) Erhitzen der rechten Kante

Erhitze mit einer Heißluftpistole oder einem Haartrockner die rechte Kante des iPhones (die Seite mit der Ein-/Aus-Taste) etwa 90 Sekunden lang oder bis das Display zu heiß wird, um es anzufassen.



D) Lösen der rechten Halteklammer und Trennen des Klebers (rechte Seite des iPhones)

Achte darauf, den Gitarrenpick entlang der rechten Kante nicht tiefer als 5 mm einzuführen.

Führe dein Öffnungswerkzeug vorsichtig um die untere rechte Ecke des Displays in Richtung Ein-/Aus-Taste, bis du auf den Widerstand einer Klammer stößt, die das Display fixiert.

Richte den Gitarrenpick so aus, dass die flache Kante unter dem Display positioniert ist.

Drehe den Gitarrenpick, um den Spalt zwischen Display und Rahmen zu vergrößern, bis sich die rechte Klammer löst.

Setze rechts neben dem ersten einen zweiten Gitarrenpick ein.

Bewege den ersten Gitarrenpick zurück zur unteren rechten Ecke des Displays.

Führe den zweiten Gitarrenpick bis zur oberen rechten Ecke des Displays, um den Kleber zu lösen.

Lasse die Gitarrenpicks an Ort und Stelle, damit sich der Kleber nicht wieder verbindet.

Achte darauf, den Gitarrenpick oder die Karte nicht tiefer als 3 mm einzuführen, um mögliche Schäden an internen Komponenten zu vermeiden.

Lasse den Gitarrenpick oder die Karte vor dem Fortfahren in der oberen rechten Ecke stecken.



E) Erhitzen der oberen Kante

Erhitze mit einer Heißluftpistole oder einem Haartrockner die obere Kante des iPhones etwa 90 Sekunden lang oder bis das Display zu heiß wird, um es anzufassen.



F) Trennen des Klebers und Lösen der oberen linken Klammer

Setze einen dritten Gitarrenpick in die obere rechte Ecke ein, direkt oberhalb des vorherigen Gitarrenpicks.

Führe den Gitarrenpick oder die Karte entlang der oberen Kante nicht tiefer als 3 mm ein, da sonst interne Komponenten beschädigt werden könnten.

Guide your openning pick around the upper right corner and along the top edge to disengage the two clips and adhesive holding it in place.

Drehe den Gitarrenpick so, dass seine flache Kante unter dem Display liegt.

Verdrehe den Gitarrenpick, um die obere linke Display-Klammer zu lösen.

Schiebe den Gitarrenpick bis zur oberen linken Ecke.



G) Erhitzen der linken Kante

Erhitze mit einer Heißluftpistole oder einem Haartrockner die linke Kante des iPhones etwa 90 Sekunden lang oder bis das Display zu heiß wird, um es anzufassen.



H) Lösen der linken Halteklammern und Trennen des Klebers (linke Seite des iPhones)

Achte darauf, den Gitarrenpick entlang der linken Kante nicht tiefer als 2 mm einzuführen, um Schäden an den zwei Kabeln zu vermeiden, die das Display mit dem Telefon verbinden.

Drehe den Gitarrenpick um die obere linke Ecke des Displays.

Führe den Gitarrenpick in Richtung der unteren linken Ecke des Displays, um den Kleber zu lösen.

Wenn sich der Kleber nur schwer trennen lässt, erhitze die linke Kante erneut.

Öffne das Display vorsichtig zur linken Seite des Telefons.

Falls das Display festzusitzen scheint, überprüfe die Ränder erneut, um sicherzustellen, dass keine Kleberreste oder Halteklammern übersehen wurden.

Stütze das Display an einer Schachtel oder einem ähnlichen Gegenstand ab, um Zugbelastung auf die Kabel zu vermeiden.

Versuche noch nicht, das Display vollständig zu entfernen, da mehrere empfindliche Flexkabel es noch mit dem Mainboard des iPhones verbinden.

Warnung: Wenn der Akku beschädigt ist, brich die Reparatur sofort ab. Bringe dich nicht in Gefahr.

Beim Zusammenbau des iPhones setze das Display zunächst in Position. Richte die Clips entlang der oberen Kante aus und drücke die obere Kante vorsichtig an, bevor du den Rest des Displays einrastest. Lässt sich das Display nicht leicht einrasten, überprüfe den Zustand der Clips rund um den Rand des Displays und stelle sicher, dass sie nicht verbogen sind.

Verwende einen Y000-Tri-Point-Schraubendreher, um die Schrauben zu lösen, mit denen die Akkuabdeckung befestigt ist:

Drei Schrauben mit einer Länge von 1,3 mm.

Hebe die Abdeckung anschließend mit einer Pinzette oder dem Fingernagel an und entferne sie.

Verwende das spitze Ende eines Spudgers, um den Akku-Druckstecker anzuheben und zu trennen.

Beim erneuten Anschließen eines Drucksteckers richte ihn an der Buchse aus und drücke ihn vorsichtig zuerst auf einer Seite nach unten, bis er einrastet, und wiederhole den Vorgang anschließend auf der anderen Seite. Achte darauf, dass der Stecker bündig sitzt, da der Isoliergummi um die Buchsen eine vollständige Verbindung erschweren kann.

Beim Zusammenbau des Telefons ist dies ein guter Zeitpunkt, um zu testen, ob das neue Display korrekt funktioniert, bevor das Gerät wieder endgültig verschlossen wird.

• Verwende die scharfe Spitze eines Spudgers, um den Druckstecker des Displays vorsichtig anzuheben und zu trennen.

Verwende einen Y000-Schraubendreher, um die zwei 1,1 mm langen Schrauben zu entfernen, mit denen die Abdeckung befestigt ist.

Entferne anschließend mit einem Phillips-Schraubendreher die verbleibenden zwei Schrauben der Abdeckung des Frontsensor-Anschlusses:

• Eine 1,5 mm Schraube
• Eine 1,8 mm Schraube

Nimm die Abdeckung des Frontsensor-Anschlusses mithilfe einer Pinzette ab.

• Verwende die spitze Spitze eines Spudgers, um den Anschluss des Frontsensor-Einheitskabels zu trennen.

Entferne das Display und lege es auf eine saubere, ebene Oberfläche.

Warnung: Berühre weder die TrueDepth-Kamera noch die Massefedern oder angrenzende Bauteile.

Gehe beim Reinigen des Rahmens vorsichtig vor, um keine der Federkontakte zu beschädigen.

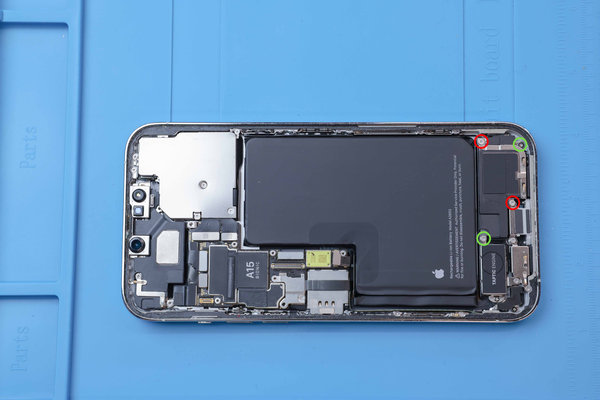

Verwende einen Phillips-Schraubendreher, um die vier 1,5 mm langen Schrauben zu entfernen:

• Zwei Schrauben mit kleinem Schraubenkopf
• Zwei Schrauben mit großem Schraubenkopf

Greife den Lautsprecher mit einer Pinzette.
Kippe den Lautsprecher vorsichtig, um ihn vom klebebeschichteten Streifen zu lösen, der mit der Taptic Engine verbunden ist.
Entferne den Lautsprecher vollständig.

Beim Wiedereinbau setze den Lautsprecher zuerst mit der Akku-Seite in seine Aussparung ein und achte darauf, dass er korrekt mit dem klebebeschichteten Streifen ausgerichtet ist.

Vier Stretch-Release-Klebestreifen halten den Akku am rückseitigen Gehäuse fest – zwei an der unteren Kante und zwei an der oberen Kante des Akkus.

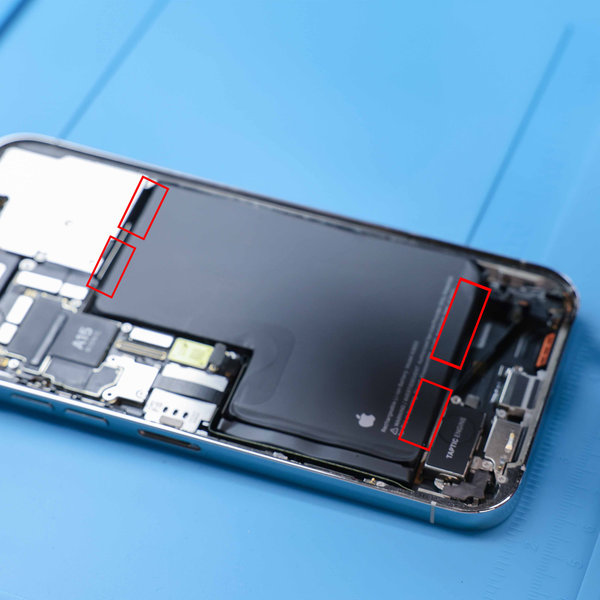

Jeder Streifen besitzt am Ende eine schwarze Zuglasche, die leicht an der Kante des Akkus haftet.

In den folgenden Schritten ziehst du jede Lasche, um den Kleber unter dem Akku langsam zu dehnen.

Diese Klebestreifen nach dem „Command-Strip“-Prinzip verlieren beim Dehnen ihre Haftkraft, sodass sich der Akku leicht entfernen lässt.

Sollten die Streifen reißen, keine Sorge – das ist ein häufiges Vorkommnis. Lies einfach weiter, um Tipps zum Umgang mit gerissenen Klebestreifen zu erhalten.

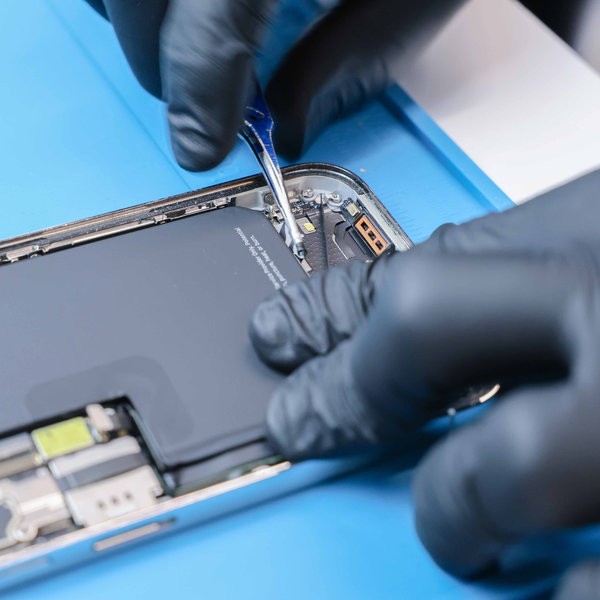

Ziehe eine der Zuglaschen des Klebestreifens unter dem Akku hervor, bis du sie mit einer Pinzette oder den Fingern greifen oder um dein Werkzeug wickeln kannst.

Halte das Telefon stabil, indem du den Rahmen an den Kanten festhältst – vermeide es, auf den Akku zu drücken.

Ziehe den Streifen langsam, gleichmäßig und in einem flachen Winkel heraus, ohne ihn über andere Bauteile zu ziehen.

Ziehe weiter, greife den Streifen erneut oder wickle ihn bei Bedarf um dein Werkzeug, bis er sich vollständig unter dem Akku gelöst hat.

Reißt der Streifen ab, versuche ihn zu bergen. Wenn du ihn unter dem Akku nicht mehr greifen kannst, fahre mit dem nächsten Schritt fort.

Wiederhole diesen Vorgang für die verbleibenden drei Klebestreifen.

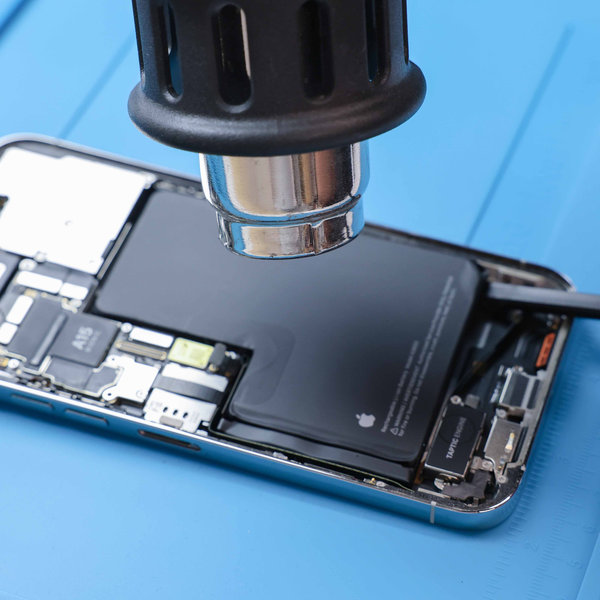

Alternatives Verfahren zum Entfernen des Akkus

Wenn du alle vier Stretch-Release-Klebestreifen erfolgreich entfernt hast, kannst du nun den Akku herausnehmen.

Falls nicht, kannst du versuchen, den Akku leicht zu erwärmen, um den Kleber aufzuweichen.

Hilft das nicht, folge den nächsten Schritten, um den Kleber mithilfe von Isopropylalkohol und einer Kunststoffkarte zu lösen.

Ist einer der oberen Klebestreifen noch vorhanden, hebe die Oberkante des Telefons an.
Ist einer der unteren Klebestreifen noch vorhanden, hebe die linke Seite des Telefons an (dort, wo sich die Lautstärketasten befinden).

Gib einige Tropfen hochkonzentrierten Isopropylalkohols (mindestens 90 %) entlang der angehobenen Kante des Akkus.
Lass den Isopropylalkohol etwa eine Minute einwirken, damit er unter den Akku ziehen und den Kleber aufweichen kann.

Vermeide es, den Akku zu verbiegen oder zu knicken. Wenn sich der Kleber als widerstandsfähig erweist, gib ein paar weitere Tropfen Isopropylalkohol hinzu und versuche es erneut.

Schiebe die schmale Kante eines Spudgers oder einer Kunststoffkarte zwischen die untere Kante des Akkus und den Rahmen.

Achte darauf, den Rahmen unter dem Akku nicht zu beschädigen – die Spule für das kabellose Laden liegt nahe der Mitte frei.

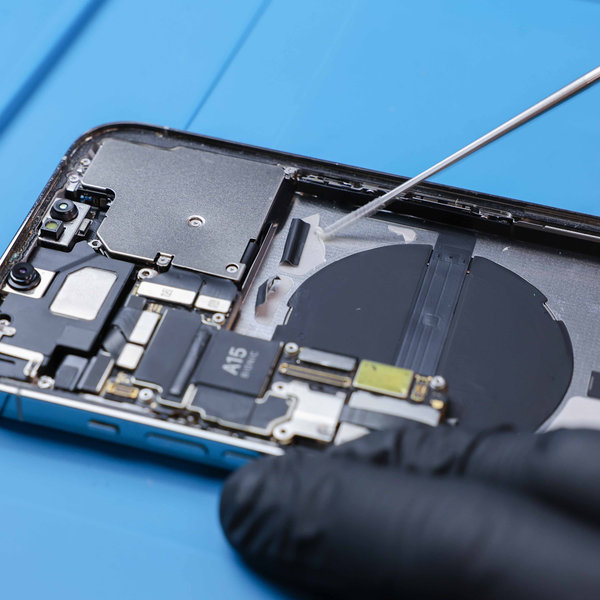

Hebe den Akku vorsichtig an, bis sich der Kleber vollständig gelöst hat.

Je nach Stärke des Klebers kann dieser Vorgang Geduld erfordern.

Übe bis zu einer Minute lang gleichmäßigen Druck aus, damit sich der Kleber lösen kann.

Entferne den alten Akku.

Reinige den Rahmen mit Isopropylalkohol und einem Spudger oder einem fusselfreien Tuch bzw. Mikrofasertuch.

Bevor du den Kleber anbringst, schließe den neuen Akku testweise an und positioniere ihn an seinem Platz, um sicherzustellen, dass er korrekt passt und das Kabel den Anschluss auf dem Logicboard erreicht.

Trenne den Akku anschließend wieder.

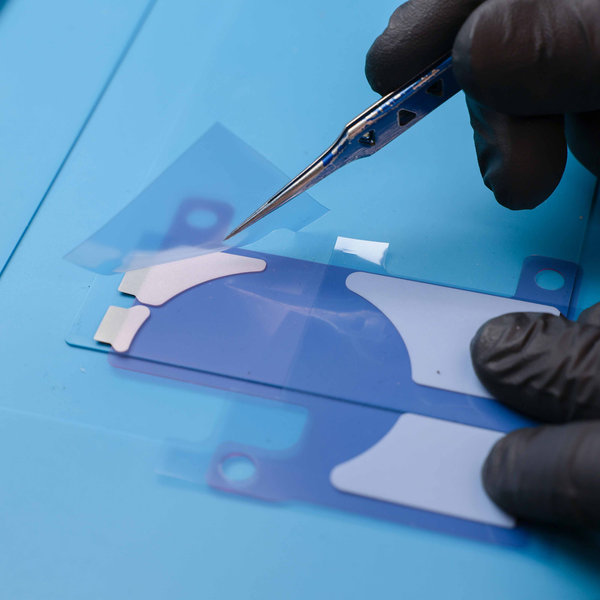

Entferne die kleinen Abschnitte der blauen Schutzfolie, die die flachen Enden der neuen Stretch-Release-Klebestreifen abdecken.

Entferne die gesamte blaue Schutzfolie noch nicht.

Richte die Bereiche, an denen die blaue Folie entfernt wurde, sorgfältig an der oberen Kante des Akkus auf der Vorderseite aus und drücke sie vorsichtig an ihren Platz.

Beachte, dass diese Streifen dieselbe Funktion haben wie die Streifen, die du beim Entfernen des alten Akkus von der Oberseite abgezogen hast.

Lege den Akku auf eine ebene Fläche und beginne, die restliche blaue Schutzfolie zu entfernen, beginnend auf der gegenüberliegenden Seite des Stretch-Release-Klebers.

Verwende bei Bedarf eine Pinzette, wenn sich die Kante der blauen Folie nur schwer vom Kleber lösen lässt.

Rolle den Klebestreifen mit der Fingerspitze vorsichtig über die Oberkante auf die Oberfläche des Akkus und lege ihn flach auf die Rückseite des Akkus.

Ziehe oder dehne den Kleber nicht.

Drücke die Streifen fest an, damit sie korrekt auf der Rückseite des Akkus haften.

Setze den Akku anschließend wieder genauso in das Telefon ein, wie der alte Akku eingesetzt war.

Entferne vorsichtig das verbleibende Stück Schutzfolie, um die Seite des Akkuklebers vollständig freizulegen, die im Akkufach haftet.

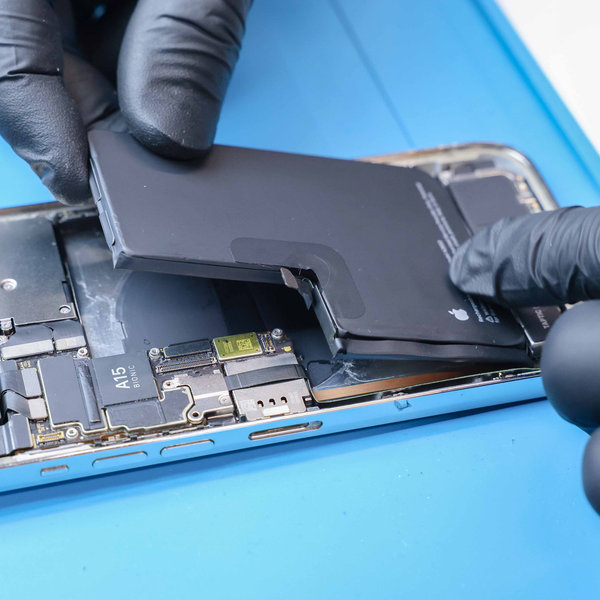

Lege den Akku in sein Fach und drücke ihn leicht in das Gerät.

Schließe das Akkukabel an seinen Anschluss auf dem Logicboard an.

Es wird empfohlen, die Reparatur an dieser Stelle mit eingesetztem neuem Akku zu testen, solange das rückseitige Glas des Telefons noch nicht versiegelt ist.

Schließe dazu vorübergehend alle Komponenten des Rückglases wieder an, schalte das Telefon ein und stelle sicher, dass es ohne Probleme funktioniert.

Schalte das Gerät anschließend wieder aus, trenne die Komponenten des Rückglases erneut und fahre mit dem Zusammenbau fort.

Entferne mit einem Spudger oder einer Pinzette den gesamten alten Displaykleber entlang des gesamten Rahmens deines iPhones.

Achte darauf, auch kleinere verbleibende Klebereste mit der Spitze des Spudgers zu entfernen.

Gehe dabei vorsichtig vor, um beim Arbeiten entlang des Rahmens keine der Federkontakte zu beschädigen.

Reinige mit einem fusselfreien Tuch (oder einem Kaffeefilter) und etwas Isopropylalkohol die Bereiche des Gehäuses und des rückseitigen Displays, an denen du den alten Kleber entfernt hast.

Dies hilft, verbleibende Klebereste zu entfernen und die Oberfläche für den neuen Kleber vorzubereiten.

Für beste Ergebnisse wische mit dem Reinigungstuch in eine Richtung und nicht hin und her.

Bringe neuen Kleber entlang der Ränder des iPhones an.

Schließe alle Komponenten der Displayeinheit in umgekehrter Reihenfolge wieder an.

Der neue Kleber stellt die Wasser- und Staubresistenz des iPhones sicher.

Warnung: Entferne vor dem Einsetzen des neuen Displays unbedingt die Schutzfolie.

Gehe beim Anbringen des neuen Klebers sorgfältig vor. Eine unsachgemäße Installation kann dazu führen, dass dein iPhone nicht mehr wasserresistent ist und sich die Wahrscheinlichkeit des Eindringens von Staub oder Feuchtigkeit erhöht.

Installiere das neue LCD-Display und montiere die Lautsprechereinheit sowie die Sensoreinheit auf dem neuen LCD-Display.

Überprüfe außerdem das Telefon auf überschüssige Schrauben und kleine Teile, die im Gehäuse verblieben sein könnten, und entferne sie.

Beim Zusammenbau des iPhones in seinen ursprünglichen Zustand folge diesen Anweisungen in umgekehrter Reihenfolge ab Schritt 9.

Führe nach dem Zusammenbau einen erzwungenen Neustart durch. Dies kann helfen, mögliche Probleme zu vermeiden.
