Diese Anleitung ist für den Austausch der Lightning-Anschluss Halterung auf dem iPhone 7 plus, die auch das Mikrofon ersetzen wird.

Ersatzteile für iPhone 7 plus Mobiltelefon finden Sie in unserem Shop. Falls Sie an einem iPhone 7 plus Service interessiert sind, besuchen Sie bitte eine unserer Filialen, wo wir die Reparatur für Sie erledigen, während Sie warten.

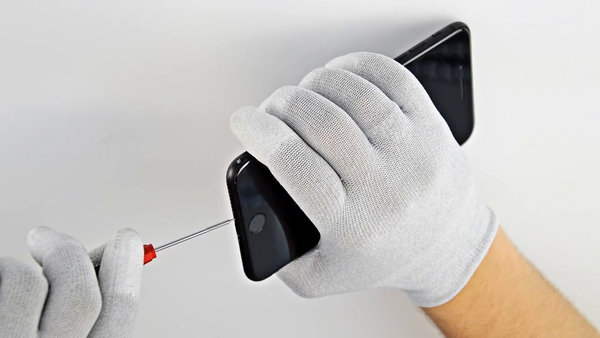

Schritt 1Pentalope-Schrauben

 Bevor Sie beginnen, entladen Sie Ihr iPhone auf unter 25 %. Es besteht Brand- oder Explosionsgefahr, wenn Sie den geladenen Akku zerbrechen.

Schalten Sie Ihr iPhone aus.

   Beim Öffnen des iPhone 7 Plus wird der wasserdichte Schutz unter dem Display unterbrochen. Wenn Sie es nicht austauschen, funktioniert Ihr Gerät zwar noch, ist aber nicht mehr wasserdicht.

Lösen Sie die beiden 6,9-mm-Pentalobe-Schrauben an der Unterseite des iPhone.

Durch Erhitzen löst sich die Klebeschicht, mit der das Display verklebt ist, und es lässt sich leichter öffnen.

Erhitzen Sie die Unterkante des Geräts mit einem Fön für ca. 60 Sekunden. Dadurch wird der vorhandene Kleber gelockert.

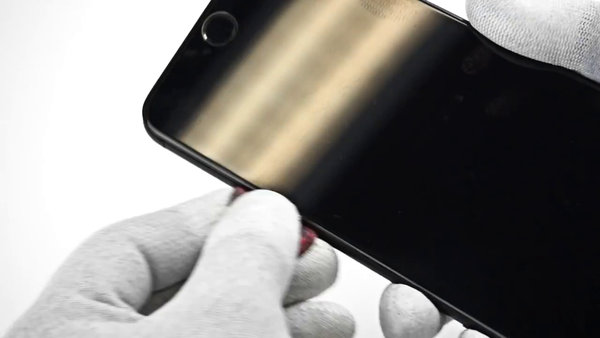

Schritt 2Öffnen Sie das Gerät

Führen Sie das Plektrum in den Spalt ein.

Der wasserfeste Klebstoff, der das Display an Ort und Stelle hält, ist sehr stark, und die Schaffung dieser Lücke erfordert einen erheblichen Kraftaufwand. Bewegen Sie das Display gegebenenfalls nach oben und unten, um es zu lockern und genügend Platz für den Spudger zu schaffen.

Bewegen Sie den Stift vorsichtig nach links in die Lücke an der Unterkante des iPhone.

Kippen Sie den Stift vorsichtig, um den Abstand allmählich zu vergrößern./p>

Gehen Sie auf die rechte Seite des Geräts und trennen Sie das Display mit einer ähnlichen Bewegung wie zuvor von der Abdeckung.

Stecken Sie das Plektrum nicht zu tief ein, Sie könnten die Displaykabel auf dieser Seite des Geräts beschädigen. Setzen Sie es nicht breiter als die Breite des Anzeigerahmens ein.

Streichen Sie mit dem Plektrum über die Oberseite des Displays, um den letzten Kleber zu entfernen.

Gehen Sie auch an dieser Stelle nicht tiefer als bis zum Rand des Displays, Sie könnten die oberen Sensoren beschädigen.

Die Oberseite kann schwierig zu trennen sein. Trennen Sie gegebenenfalls das Display vom Klebstoff, indem Sie es vorsichtig bewegen, bis es sich löst.

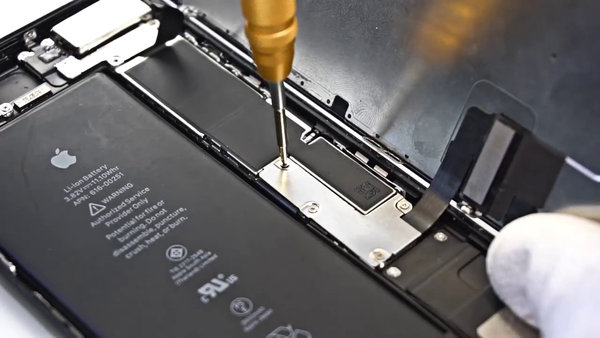

Schritt 3Entfernen des Displayteils

Lösen Sie die 7x Y000-Schrauben, die die Abdeckung des Motherboard-Anschlusses halten:

Notieren Sie sich dabei, wo jede Schraube sitzt. Wenn Sie sie beim Wiedereinbau verwechseln, könnten Sie Ihre Geräte beschädigen.

Nehmen Sie die Abdeckung von Ihrem Telefon ab.

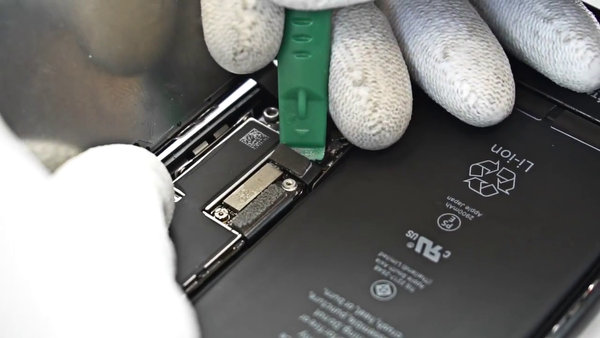

Schritt 4Trennen Sie die Flexkabel ab

Trennen Sie den Batterieanschluss von der Hauptplatine mit der Spitze des Spudger-Werkzeugs oder Ihrem Fingernagel

Versuchen Sie, das schwarze Silikon, das diesen und andere Anschlüsse umgibt, nicht zu beschädigen. Dieses Silikon bietet zusätzlichen Schutz vor Wasser.

Bewegen Sie den Stecker vorsichtig von der Hauptplatine und anderen Anschlüssen weg, um Kontakt und einen möglichen Kurzschluss zu vermeiden.

Trennen Sie mit der Spitze eines Spatels oder Ihrem Fingernagel die Stecker: des vorderen Sensormoduls, des OLED-Panels und des Touch-Glases.

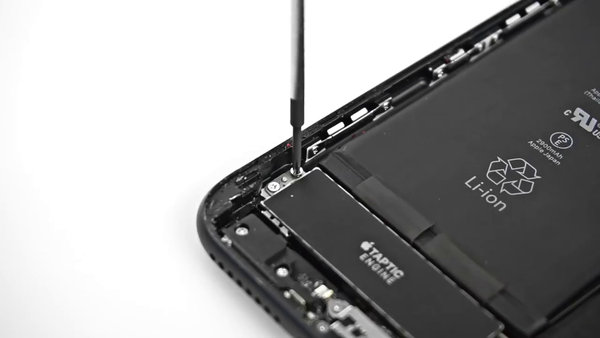

Schritt 5Taptic Engine und Lautsprecher

Schrauben Sie die 6 Schrauben der Taptic Engine und des Lautsprechers ab.

Ziehen Sie das Flexkabel der Taptic Engine ab.

Wählen Sie den Lautsprecher und dann die Taptic Engine.

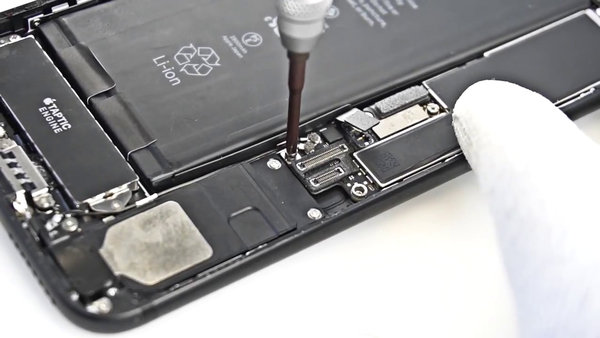

Schritt 6Lösen Sie die Schrauben, die Grundplatte und die Kamera

Lösen Sie die 13 Schrauben der Grundplatte und der Kamera.

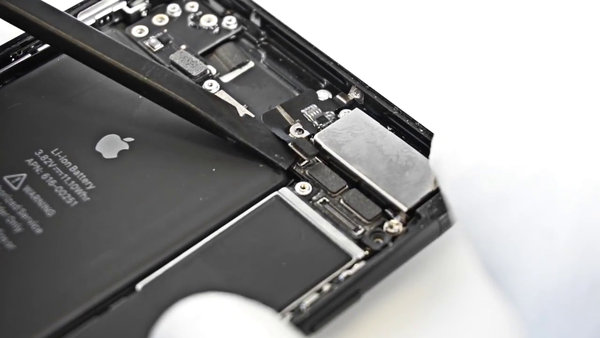

Schritt 7Trennen Sie die Verbindung zur Kamera

Trennen Sie das Flexkabel der Kamera mit dem doppelseitigen Öffnungswerkzeug ab.

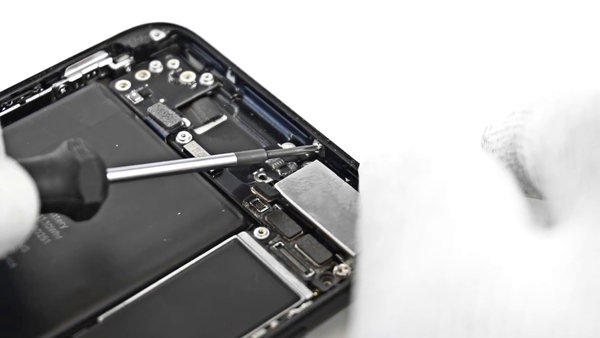

Schritt 8Kameraschrauben

Lösen Sie die 2 Schrauben der Kamera.

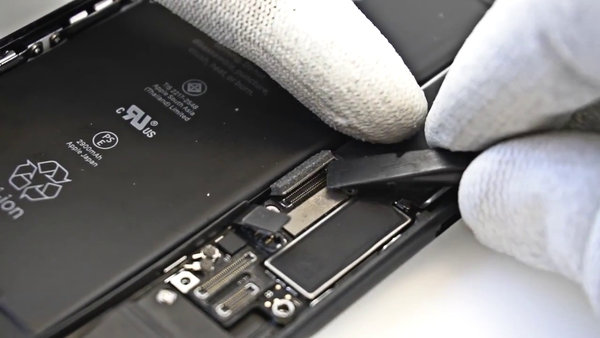

Schritt 9Trennen Sie die Flexkabel, die zur Hauptplatine führen

Trennen Sie alle Flexkabel, die zur Hauptplatine führen, und entfernen Sie die Hauptplatine.

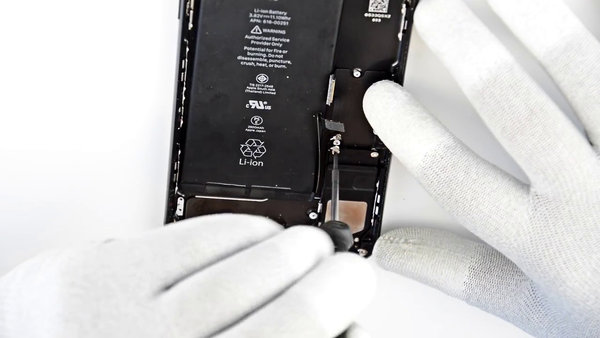

Schritt 10RF-Kabel, Lautsprecher und Ladeanschluss

Lösen Sie die 10 Schrauben, die das RF-Kabel, den Lautsprecher und den Ladeanschluss halten.

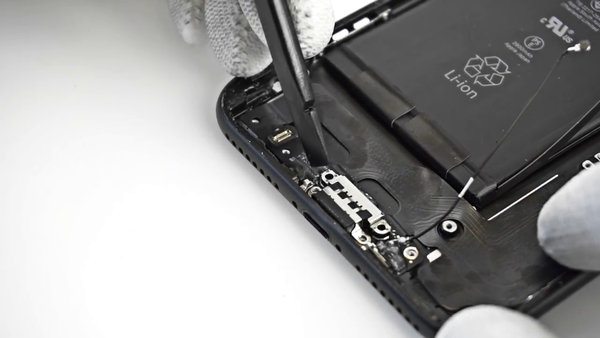

Schritt 11Abziehen des Ladesteckers

Ziehen Sie den Ladestecker langsam von der Oberseite ab und entfernen Sie den Stecker.

Befolgen Sie diese Anweisungen in umgekehrter Reihenfolge, wenn Sie den neuen Ladestecker einbauen.
